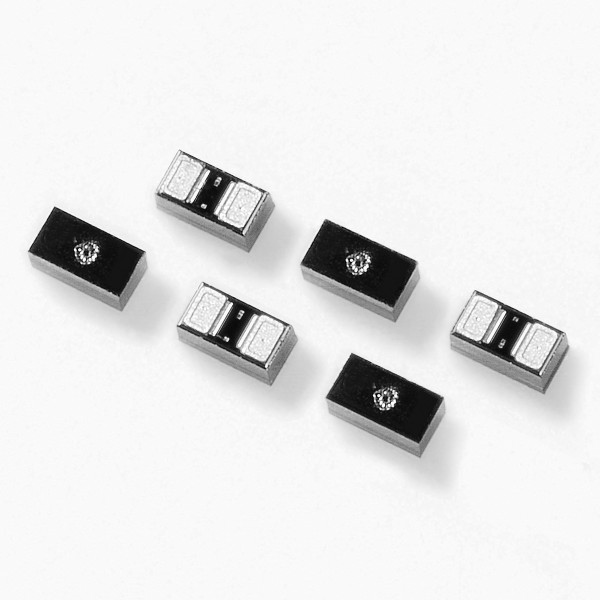

30pF 30kV Bidirectional Discrete TVS
Standoff
Voltage
(V): 6
ILeak
(μA): 0.1
ESD Contact
(kV): 30
SP1009는 독점적 인 실리콘 애벌랜치 기술로 제조 된 백 투 백 (back-to-back) 제너 다이오드를 포함하고있어 파괴적인 정전기 방전 (ESD)을 경험할 수있는 전자 장비를 보호합니다.
These robust diodes can safely absorb repetitive ESD strikes above the maximum level specified in the IEC61000-4-2 international standard (Level 4, ±8kV contact discharge) without performance degradation.
이 견고한 다이오드는 성능 저하없이 IEC61000-4-2 국제 표준 (레벨 4, ± 8kV 접촉 방전)에 명시된 최대 레벨 이상으로 반복적 인 ESD 경고를 안전하게 흡수 할 수 있습니다.
The back-to-back configuration provides symmetrical ESD protection
for data lines when AC signals are present.
back-to-back 구성은 AC 신호가 존재할 때 데이터 라인을 대칭 적으로 ESD 보호합니다.
Features 풍모:
ESD, IEC61000-4-2, ±30kV contact, ±30kV air
EFT, IEC61000-4-4, 40A (tP=5/50ns)
Lightning, IEC61000-4-5 2nd edition, 10A (8/20μs)
Low capacitance of 30pF (@ VR=0V)
30pF의 낮은 커패시턴스 (@ VR = 0V)
Low leakage current of 0.1μA at 5V
5V에서 0.1μA의 낮은 누설 전류
Space efficient 0201 footprint
Applications 응용 분야 :
Mobile phones 휴대 전화
Smart phones 스마트 폰
Camcorders 캠코더
PDA
Digital cameras 디지털 카메라
MP3/PMP
Portable navigation devices 휴대용 내비게이션 장치
Portable medical 휴대용 의료
Point of sale terminals POS 터미널
| Catalog # | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | Clamp
Voltage | CI/OTYP
(pF) | Size | Channels | Mounting | Stock | Samples |
|---|
 |  | | | | | | | | | | | |
| SP1009-01WTG | 6 | 0.1 | 30 | 30 | 10 | 10V @ 2A | 30 | 0201 Flipchip | 1 | Surface Mount | Check | Order |
