7pF, 15kV, Unidirectional TVS Array for ESD ProtectionStandoff
Voltage(V): 6
ILeak(μA): 0.1
ESD Contact(kV): 15
독점적 인 실리콘 애벌랜치 기술로 제조 된 제너 다이오드는 각 I / O 핀을 보호하여 파괴적인
정전기 방전 (ESD)을 경험할 수있는 전자 장비를 높은 수준으로 보호합니다.
These robust diodes can safely absorb repetitive ESD strikes above the maximum level specified in the IEC 61000-4-2 international standard (Level 4, ±8kV contact discharge) without performance degradation.
이 견고한 다이오드는 성능 저하없이 IEC 61000-4-2 국제 표준 (레벨 4, ± 8kV 접촉 방전)에 명시된
최대 레벨 이상으로 반복적 인 ESD 경고를 안전하게 흡수 할 수 있습니다.
Their very low loading capacitance also makes them ideal for protection highspeed signal pins.
이 소자들의 매우 낮은 부하 커패시턴스는 고속 신호 핀 보호에 이상적이다.
Features 풍모:ESD, IEC61000-4-2, ±15kV contact, ±30kV air
Lightning, IEC61000-4-5, 2A (tp 8/20µs)
Low capacitance of 7 pF (TYP) per I/O @ 2.5V
I / O @ 2.5V 당 7pF (TYP)의 낮은 커패시턴스
Low leakage current of 1 µA (MAX) at 5V
5V에서 1μA (MAX)의 낮은 누설 전류

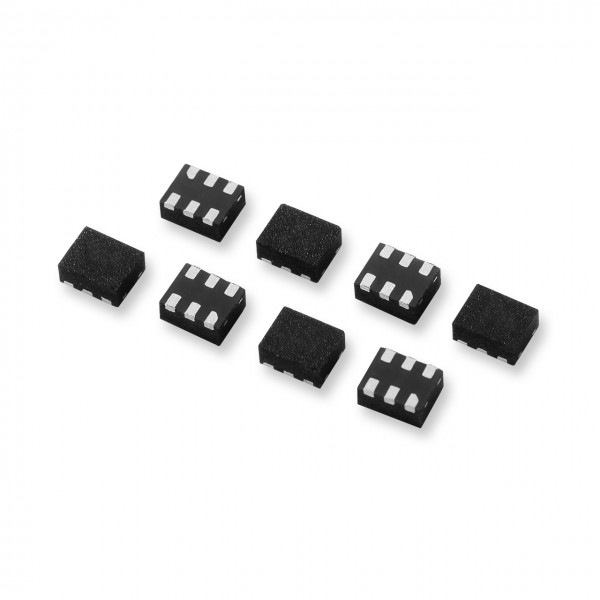

Tiny µDFN package (1.25mm x 1.0mm x 0.5mm)
초소형 μDFN 패키지 (1.25mm x 1.0mm x 0.5mm)
EFT protection, IEC61000-4-4, 40A (5/50ns)
EFT 보호, IEC61000-4-4, 40A (5 / 50ns)
Applications 응용 분야 :
LCD/PDP TV
DVD Player
Desktop
Set Top Box 셋톱 박스
Mobile Phone 휴대 전화
Notebook 노트북
MP3 / PMP
Digital Camera
| Catalog # | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | Clamp
Voltage | CI/OTYP
(pF) | Size | Polarity | Channels | Stock | Samples |
|---|
 |  | | | | | | | | | | | |
| SP1011-04UTG | 6 | 0.1 | 15 | 30 | 2 | 8.7V @ 1A | 7 | uDFN-6 | Bipolar | 4 | Check | Order |
