SP1064 > TVS Diodes

Standoff

(V): 60.0

(μA): 0.05

(kV): ±15

독점적 인 실리콘 애벌랜치 기술로 제조 된 제너 다이오드는 각 I / O 핀을 보호하여 파괴적인

정전기 방전 (ESD)을 경험할 수있는 전자 장비를 높은 수준으로 보호합니다.

These robust diodes can safely absorb repetitive ESD strikes above the maximum level specified in

IEC 61000-4-2 international standard (Level 4, ±8kV contact discharge) without performance degradation.

이 견고한 다이오드는 성능 저하없이 IEC 61000-4-2 국제 표준 (레벨 4, ± 8kV 접촉 방전)에 명시된

최대 레벨 이상으로 반복적 인 ESD 스트라이크를 안전하게 흡수 할 수 있습니다.

Their very low loading capacitance also makes them ideal for protecting high speed signal pins .

매우 낮은 부하 커패시턴스는 또한 고속 신호 핀 보호에 이상적입니다 .

Features 풍모:

Industry-first unidirectional protection, critical for data line protection, and any Interface which does not transit zero volts

데이터 라인 보호에 중요한 업계 최초의 단방향 보호 및 0V를 통과하지 않는 모든 인터페이스

ESD, IEC 61000-4-2, ± 15 kV contact, ± 20 kV air

EFT, IEC 61000-4-4, 40A (5/50ns)

Lightning, IEC 61000-4-5,2nd edition, 2 A (t p =8/20μs)

Low capacitance of 8.5 pF (TYP) per I/O )

I / O 당 8.5pF (TYP) 의 낮은 커패시턴스 )

Low leakage current of 0.05 μ A (TYP) at 60 V

60V 에서 0.05μA (TYP) 의 낮은 누설 전류

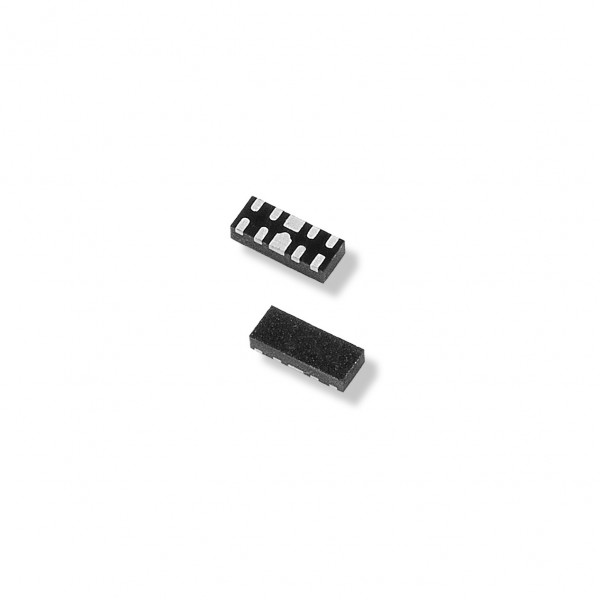

Small form factor, μ DFN( JEDEC MO-229) package saves board space

소형 폼 팩터 μ DFN (JEDEC MO-229) 패키지로 보드 공간 절약

Halogen free, Lead free and RoHS compliant

할로겐 프리, 무연 및 RoHS 준수

Applications 응용:

Backlight Solutions of LED TV

LED TV의 백라이트 솔루션

LCD/PDP TVs

DVD 플레이어

Desktops 데스크톱

MP3/PMP

Set Top Boxes

Mobile Phones 휴대 전화

Notebooks 노트북

Catalog #	Standoff Voltage (V)	ILeak (μA)	ESD Contact (kV)	ESD Air (kV)	Lightning Immunity (8x20μs) (A)	Clamp Voltage	CI/OTYP (pF)	Size	Channels	Mounting	Stock	Samples
SP1064-04UTG	60.0	0.05	±15	±20	2	81	8.5	uDFN-10	4	Surface Mount	Check	Order
