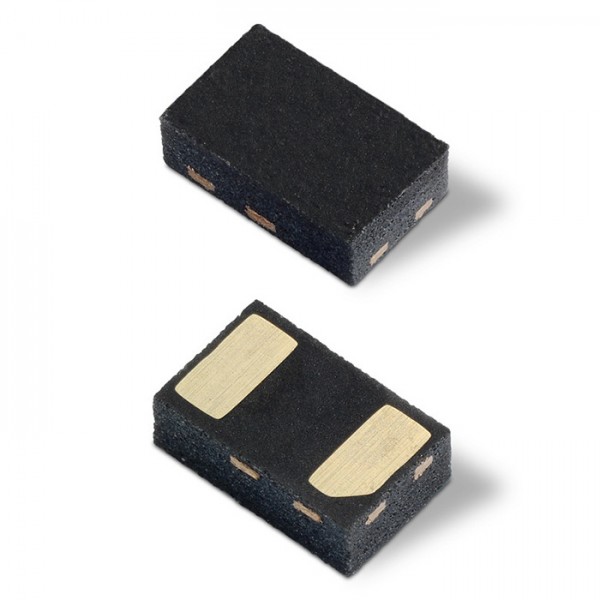

80A Discrete Bidirectional TVS DiodeStandoff
Voltage(V): 3.3
ILeak(μA): 1.0
ESD Contact(kV): ±30
SP1103C에는 TVS 다이오드가 포함되어 있습니다.
proprietary silicon avalanche technology protect each I/O pin to provide a high level of protection
for electronic quipment that may experience destructive electrostatic
독자적인 실리콘 애벌랜치 기술은 파괴적인 정전기가 발생할 수 있는 전자 장비에 높은 수준의 보호를 제공하기 위해 각 I/O 핀을 보호합니다
discharges (ESD)
These robust diodes can safely absorb
이 견고한 다이오드는 안전하게 흡수 할 수 있습니다.
repetitive ESD strikes at ± 30kV (contact discharge, ± 30kV IEC61000-4-2) without performance degradation.
성능 저하 없이 ± 30kV(접촉 방전, ± 30kV IEC61000-4-2)로 반복 ESD 타격.
Additionally, each diode can safely dissipate 80A of 8/20ms surge current (IEC61000-4-5, 2nd edition) with very low clamping voltages.
또한 각 다이오드는 매우 낮은 클램핑 전압 으로 8 / 20ms 서지 전류 (IEC61000-4-5, 2 판) 80A를 안전하게 방산 할 수있다 .
Features 풍모:
ESD, IEC 61000-4-2, ±30kV contact, ±30kV air
EFT, IEC 61000-4-4, 40A (5/50ns)
Lightning, IEC 61000-4-5 2nd edition, 80A (tP=8/20μs)
Low clamping voltage 낮은 클램핑 전압
Low leakage current 낮은 누설 전류
Moisture Sensitivity Level (MSL-1) 수분 민감도 (MSL-1)
Halogen free, Lead free and RoHS compliant 할로겐 프리, 무연 및 RoHS 준수
AEC-Q101 인증
Applications 응용 분야 :
Switches / Buttons 스위치 / 버튼
Test Equipment / Instrumentation 시험 장비 / 수단
Point-of-Sale Terminals POS (Point of Sale) 터미널
Medical Equipment 의료 장비
Notebooks / Desktops / Servers 노트북 / 데스크톱 / 서버
Computer Peripherals 컴퓨터 주변기기
Automotive Electronics 자동차 전자 제품
| Catalog # | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | Clamp
Voltage | CI/OTYP
(pF) | Size | Channels | Mounting | Stock | Samples | Compare |
|---|
 |  | | | | | | | | | | | | |
| SP1103C-01UTG | 3.3 | 1.0 | ±30 | ±30 | 80.0 | 9.0V@80A | 130 | uDFN-2 | 1 | Surface Mount | Check | Order | |
| SP1103C-01UTG | 3.3 | 1.0 | ±30 | ±30 | 80.0 | 9.0V@80A | 130 | uDFN-2 | 1 | Surface Mount | Check | Order | |
