Power-over-Ethernet PSE ProtectionAEC-Q101 Qualified: YES
Standoff
Voltage(V): 58.0
ILeak(μA): 1.0

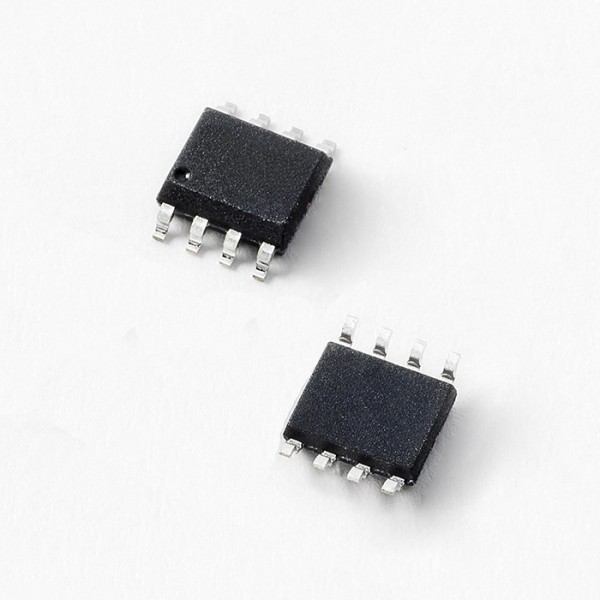

SP1050-04BTG는 공간 절약형 SOIC-8 패키지로 PoE (Power-over-Ethernet) PSE 장비에 과전압 보호 기능을 제공합니다.
It incorporates 4 TVS Diodes each with their own decoupling capacitor to stabilize power supplies.
4 개의 TVS 다이오드와 자체 디커플링 커패시터가 통합되어 전원 공급 장치를 안정화시킵니다.
The SP1050 is compatible with IEEE 802.3af and IEEE 802.3at requirements while allowing PoE based systems to be protected
against damaging threats such as lightning induced surges (IEC61000-4-5), electrical fast transients (IEC61000-4-4),
and Electrostatic Discharges (IEC61000-4-2).
SP1050은 IEEE 802.3af 및 IEEE 802.3at 요구 사항과 호환되며 번개에 의한 서지 (IEC61000-4-5), 전기 고속 과도 전류 (IEC61000-4-4) 및 정전기 방지 (IEC61000-4-4)와 같은 손상 위험으로부터 PoE 기반 시스템을 보호 할 수 있습니다. 방전 (IEC61000-4-2).
The low clamping voltage of 96V makes it compatible with PSE controller technologies.
96V의 낮은 클램핑 전압은 PSE 컨트롤러 기술과 호환 가능합니다.
Features 풍모:
Peak pulse power: up to 2.7 kW (8/20 μs)
최대 펄스 전력 : 최대 2.7 kW (8/20 μs)
Lightning protection, IEC61000-4-5, 24A(tp=8/20μs)
ESD protection of ±30kVcontact discharge,±30kV air discharge,(IEC61000-4-2)
Stand-off voltage of 58 V
Low clamping voltage of 96V (MAX) at 24A
Low leakage current of 0.1 μA at 25 °C and 1 μA at 85 °C
Operating Tj max: 150 °C
최대 작동 Tj : 150 ° C
JEDEC registered package outline JEDEC 등록 패키지 개요
Embeds 4 decoupling capacititors 4 개의 디커플링 커패시터를 내장
Meets most stringent environment 가장 엄격한 환경 충족
Applications 응용 분야 :
Power-over-Ethernet Power-over-Ethernet
| Catalog # | AEC-Q101 Qualified | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | Clamp
Voltage | CI/OTYP
(pF) | Size | Channels | Stock | Samples |
|---|
 |  | | | | | | | | | | | |
| SP1050-04BTG | YES | 58.0 | 1.0 | ±30 | ±30 | 24 | 75V@8A | 35 | SOIC-8 | 4 | Check | Order |
