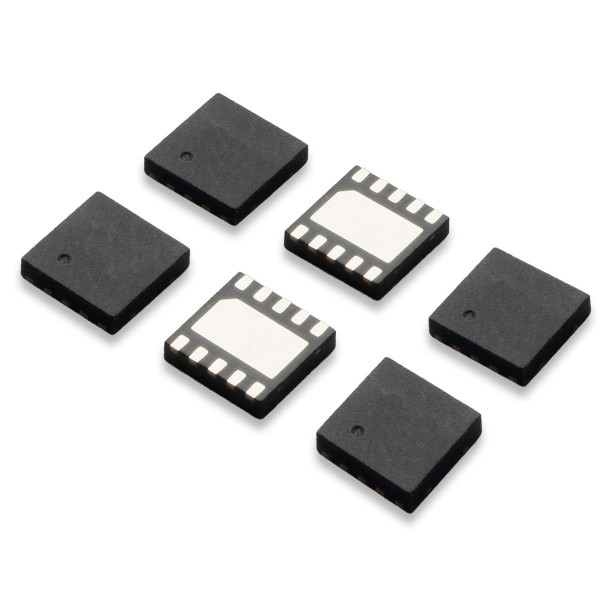

SP2504N > TVS Diodes

Standoff

(V): 2.5

(μA): 0.5

(kV): 30

SP2504N은 4 채널의 저 캐패시턴스 다이오드와 추가 제너 다이오드를 통합하여 민감한 I / O 핀을 낙뢰로 인한 서지 이벤트 및 ESD로부터 보호합니다.

This robust device can safely absorb up to 20A per IEC61000-4-5 (tP=8/20μs) without performance

degradation and a minimum ±30kV ESD per IEC61000-4-2 international standard.

이 견고한 장치는 성능 저하없이 IEC61000-4-5 (tP = 8 / 20μs) 당 최대 20A를, IEC61000-4-2 국제 표준 당

최소 ± 30kV ESD를 안전하게 흡수 할 수 있습니다.

The low loading capacitance makes the SP2504N ideal for protecting high-speed signal pins.

낮은 부하 커패시턴스로 인해 SP2504N은 고속 신호 핀 보호에 이상적입니다.

Features 풍모:

ESD, IEC61000-4-2, ±30kV contact, ±30kV air

EFT, IEC61000-4-4, 40A (tp=5/50ns)

Lightning, IEC61000-4-5, 20A (tp=8/20μs)

Low capacitance of 3.5pF (TYP) per I/O

I / O 당 3.5pF (TYP)의 낮은 커패시턴스

Low leakage current of 1μA (MAX) at 2.5V

2.5V에서 1μA (MAX)의 낮은 누설 전류

Applications 응용 분야 :

10/100/1000 Ethernet Interfaces 10/100/1000 이더넷 인터페이스

Customer Premise Equipment (CPE) 고객 구내 장비 (CPE)

VoIP Phones VoIP 폰

Set Top Boxes 상단 상자 설정

Catalog #	Standoff Voltage (V)	ILeak (μA)	ESD Contact (kV)	ESD Air (kV)	Lightning Immunity (8x20μs) (A)	Clamp Voltage	CI/OTYP (pF)	Size	Polarity	Channels	Stock	Samples
SP2504NUTG	2.5	0.5	30	30	20	5V @ 1A	3.5	uDFN-10	Bipolar	4	Check	Order

4
