3.3V 75A Diode ArrayStandoff
Voltage(V): 3.3
ILeak(μA): 1
ESD Contact(kV): 30
SP2502L은 10/100/1000 Base-T 이더넷 및 T3 / E3 인터페이스와 같은 애플리케이션에 과전압 보호 기능을 제공합니다.
This device has a low capacitance of only 5pF making it suitable for PHY side Ethernet protection and the capability
to protect against both longitudinal and differential transients.
이 소자는 단지 5pF의 낮은 커패시턴스를 가지고있어 PHY 측면 이더넷 보호 및 종단 및 차동 과도 현상으로부터 보호 할 수 있습니다.
Furthermore, the SP2502L is rated up to 100A (tp=2/10μs) making it suitable for line side protection
as well against lightning transients as defined by GR-1089 (intra-building), ITU, YD/T, etc.
The application schematic provides the connection information for a PHY side protection scheme of a single differential pair.
또한 SP2502L은 정격 100A (tp = 2 / 10μs)로 GR-1089 (건물 내부), ITU, YD / T 등으로 정의 된 번개 과도 현상에
대비하여 라인 측 보호에 적합합니다. 회로도는 단일 차동 쌍의 PHY 측면 보호 체계에 대한 연결 정보를 제공합니다.
Features 풍모:
Lightning protection,IEC61000-4-5, 75A (8/20μs)
Low clamping voltage 낮은 클램핑 전압
Low insertion loss, loglinear capacitance
낮은 삽입 손실, 로그 선형 용량
Combined longitudinal and metallic protection
결합 된 종단 및 금속 보호
Clamping speed of nanoseconds
나노초의 클램핑 속도

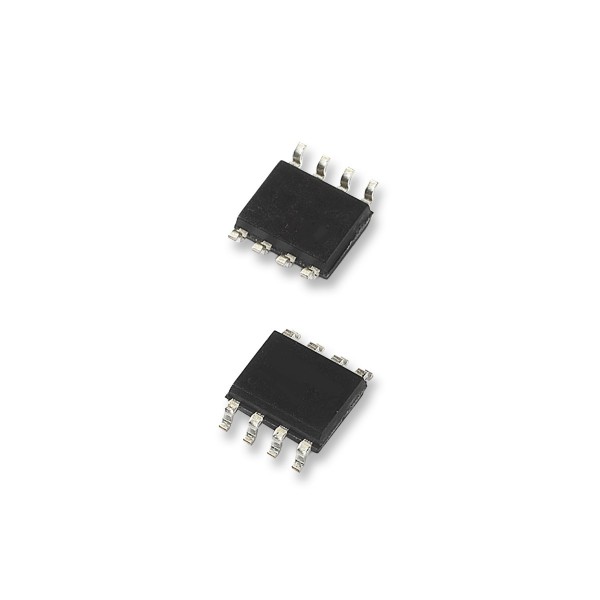

SOIC-8 surface mount package (JEDEC MS-012) SOIC-8
표면 실장 패키지 (JEDEC MS-012)
UL 94V-0 epoxy molding UL 94V-0
에폭시 몰딩
RoHS compliant
RoHS 준수
Application 응용:
T1/E1 Line cards
T1 / E1 라인 카드
10/100/1000 BaseT Ethernet
T3/E3 and DS3 Interfaces
T3 / E3 및 DS3 인터페이스
STS-1 Interfaces STS-1 인터페이스
| Catalog # | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | Clamp
Voltage | CI/OTYP
(pF) | Size | Polarity | Channels | Stock | Samples |
|---|
 |  | | | | | | | | | | | |
| SP2502LBTG | 3.3 | 1 | 30 | 30 | 75 | 20V @ 75A | 5 | SOIC-8 | Bipolar | 2 | Check | Order |
