120A for VBUS in uDFN-6 Package
AEC-Q101 Qualified: YES
Standoff
Voltage
(V): 15.0
ILeak
(μA): 1
SP1555는 15V TVS 다이오드를 통합하여 IEC61000-4-5 2nd edition 표준에 따라 최대 120A (tP = 8 / 20μs)의
USB VBUS 핀에 대해 번개 서지 보호 기능을 제공합니다.
The SP1555 provides superior protection for current intensive applications such as fast charging peripherals.
SP1555는 빠른 충전 주변 장치와 같이 현재 집약적 인 애플리케이션에 대해 우수한 보호 기능을 제공합니다.

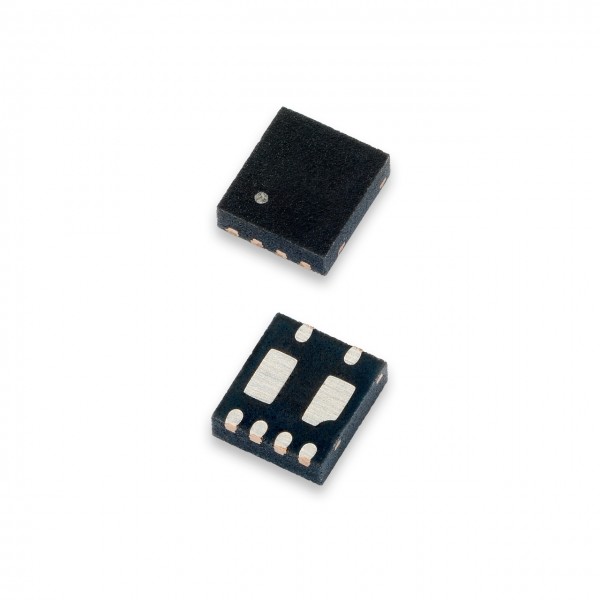

The SP1555 comes in a space saving 2.0x1.8mm μDFNpackage with a typical height of 0.55mm making it
an ideal solution for smart phones, tablets, and other portable electronics.
SP1555는 일반적인 높이가 0.55mm 인 공간 절약형 2.0x1.8mm μDFN 패키지로 제공되어 스마트 폰, 태블릿 및 기타 휴대용 전자 제품에 이상적인 솔루션입니다.
Features 풍모:
ESD, IEC 61000-4-2, ±30kV contact, ±30kV air
EFT, IEC 61000-4-4, 80A (tP=5/50ns)
Surge, IEC 61000-4-5 2nd edition, 120A (tP=8/20μs)
Protection for VBUS operating up to 15V
최대 15V에서 동작하는 VBUS 보호
Benchmark setting protection
벤치 마크 설정 보호
High current handling capability for fast charging applications
고속 충전 애플리케이션을위한 고전류 처리 기능
Moisture Sensitivity Level (MSL-1) 수분 민감도 (MSL-1)
Lead-free and RoHS compliant 무연 및 RoHS 준수
Applications 응용 분야 :
Protection for the VBUS circuit on USB2.0 Fast Charging
USB2.0 고속 충전시 VBUS 회로 보호
| Catalog # | AEC-Q101 Qualified | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | Clamp
Voltage | CI/OTYP
(pF) | Size | Channels | Stock | Samples |
|---|
 |  | | | | | | | | | | | |
| SP1555-01UTG | YES | 15.0 | 1 | ±30 | ±30 | 160 | 21.5 | 800 | uDFN-6 | 1 | Check | Order |
