SP1255P > TVS Diodes

Standoff

(V): 4

(μA): 0.1

SP1255P 시리즈 저용량 ESD 보호 TVS 다이오드 어레이 (SPA® Diodes)는 전류 집약적 인 어플리케이션에 우수한 ESD 보호 기능을 제공합니다.

They integrate three channels of ultra-low capacitance steering diodes with a low voltage TVS diode

to provide maximum ESD protection of the USB data and ID pins per the IEC 61000-4-2 standard.

이 제품은 저전압 TVS 다이오드와 함께 3 채널의 초저 용량 스티어링 다이오드를 통합하여

 IEC 61000-4-2 표준에 따라 USB 데이터 및 ID 핀을 최대로 ESD 보호합니다.

They provide clamping voltages up to 23 percent lower than similar silicon solutions.

유사한 실리콘 솔루션보다 최대 23 % 낮은 클램핑 전압을 제공합니다.

A high surge current protection device protects against lightning level fast transients of up to 100A on the USB V bus line.

높은 서지 전류 보호 소자는 USB V 버스 라인에서 최대 100A의 번개 레벨 빠른 과도 전류로부터 보호합니다.

Features 풍모:

100A peak current ESD protection for Vbus line

V 버스 라인을위한 100A 피크 전류 ESD 보호

Data line ultra low dynamic resistance of 0.3Ω

데이터 라인 초저 동적 저항 0.3Ω

4A peak current protection for USB data pin USB

데이터 핀을위한 4A 피크 전류 보호

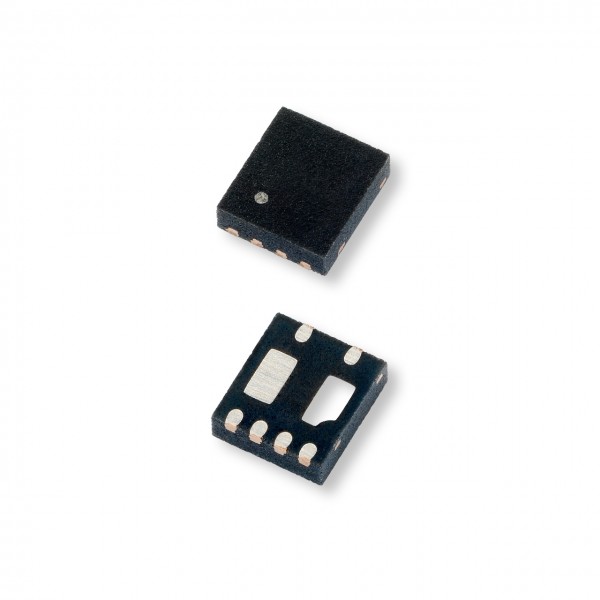

Small form factor µDFN-6 package (1.8x2.0x0.55 mm) allows straight-through routing

소형 폼 팩터 μDFN-6 패키지 (1.8x2.0x0.55mm)를 통해 스트레이트 쓰루 라우팅 가능

AEC-Q101 qualified

Applications 응용 분야 :

Smartphones 스마트 폰

Tablets 태블릿

USB 2.0 port

Micro USB

		Catalog # AEC-Q101 Qualified Standoff Voltage (V) ILeak (μA) ESD Contact (kV) ESD Air (kV) Lightning Immunity (8x20μs) (A) Clamp Voltage CI/OTYP (pF) Size Polarity Stock Samples SP1255PUTG YES 4 0.1 30 30 4 6.6V@1A 0.5 uDFN-6 Bipolar Check Order
