2.5V 40A Diode Array - Qualified to AEC-Q101AEC-Q101 Qualified: YesStandoff
Voltage(V): 2.5
ILeak
(μA): 0.1
Littelfuse SP2574NUTG TVS 다이오드 어레이 (SPA® 다이오드)는 ESD, CDE, EFT 및 번개로 인한
서지로 인한 손상으로부터 고속 차동 데이터 라인을 보호합니다.
It can protect up to four channels or two differential pairs at up to 40A (IEC61000-4-5) and up to 30kV ESD (IEC61000-4-2).
최대 40A (IEC61000-4-5) 및 최대 30kV ESD (IEC61000-4-2)에서 최대 4 개의 채널 또는 2 개의 차동 쌍을 보호 할 수 있습니다.
Its low capacitance (just 3.8pF TYP from I/O to ground) and low clamping voltage (15 percent lower at 40A than other competitive solutions) make it ideal for protecting high-speed data interfaces.
낮은 커패시턴스 (I / O에서 접지까지 3.8pF TYP) 및 낮은 클램핑 전압 (다른 경쟁 솔루션보다 40 %에서 15 % 더 낮음)
은 고속 데이터 인터페이스 보호에 이상적입니다.
Features 풍모:
Robust surge and ESD protection: Lightning, IEC61000-4-5, 40A (8/20µs);
견고한 서지 및 ESD 보호 : 번개, IEC61000-4-5, 40A (8 / 20μs);
ESD, IEC61000-4-2, ±30kV contact/air; ESD, IEC61000-4-2,
± 30kV 접촉 / 공기; EFT, IEC61000-4-4, 40A EFT, IEC61000-4-4, 40A
Extremely low (0.13Ω) dynamic resistance
매우 낮은 (0.13Ω) 동적 저항
Low capacitance: 3.8pF (TYP) from I/O to
GND 저용량 : I / O에서 GND까지 3.8pF (TYP)

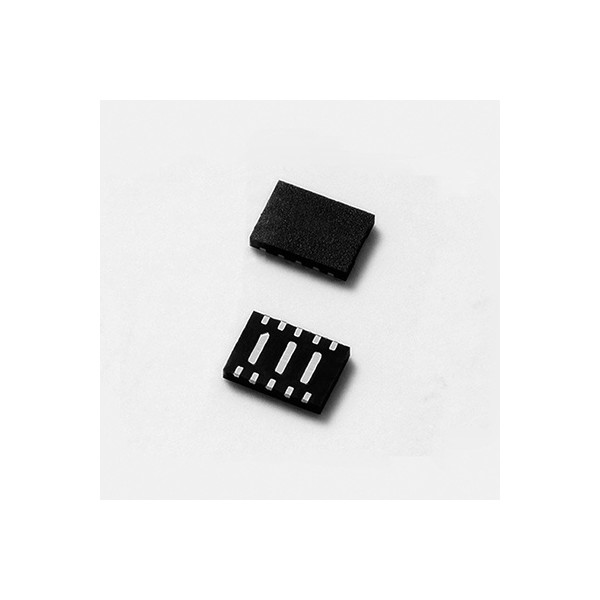

Small µDFN-10 package 소형 μDFN-10 패키지
Applications 응용 분야 :
10/100/1000 Ethernet 10/100/1000 이더넷
WAN/LAN equipment WAN / LAN 장비
Desktops, servers and notebooks 데스크톱, 서버 및 노트북
LVDS interfaces LVDS 인터페이스
Integrated magnetics 통합 자성체
Smart TV 스마트 티비
| Catalog # | AEC-Q101 Qualified | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | Clamp
Voltage | CI/OTYP
(pF) | Size | Polarity | Stock | Samples |
|---|
 |  | | | | | | | | | | | |
| SP2574NUTG | Yes | 2.5 | 0.1 | 30 | 30 | 40 | 4.5V @ 1A | 3.8 | uDFN-10 | Bipolar | Check | Order |
