0.65pF, 8kV, Low Capacitance Diode Array for ESD Protection
Standoff
Voltage(V): 6
ILeak(μA): 0.5
ESD Contact(kV): 8
SP3001은 독점적 인 실리콘 애벌랜치 (avalanche) 기술로 제작 된 추가적인 제너 다이오드가내장 된 초저 커패시턴스 레일
- 레일 (rail-to-rail) 다이오드로 각 I / O 핀을 보호함으로써 파괴적인 정전기 방전 (ESD)을 경험할 수있는 전자 장비를 높은 수준으로 보호합니다.
These robust diodes can safely absorb repetitive ESD strikes at the maximum level specified in the IEC 61000-4-2 international standard (Level 4, 8KV contact discharge) without performance degradation.
이 견고한 다이오드는 성능 저하없이 IEC 61000-4-2 국제 표준 (레벨 4, 8KV 접촉 방전)에 명시된 최대 레벨에서
반복적인 ESD 스트라이크를 안전하게 흡수 할 수 있습니다.
Their very low loading capacitance also makes them ideal for protecting high speed signal pins such as HDMI, DVI, USB2.0, and IEEE 1394.
매우 낮은 부하 커패시턴스는 HDMI, DVI, USB2.0 및 IEEE 1394와 같은 고속 신호 핀 보호에 이상적입니다.
Features 풍모:
Low capacitance of 0.65pF (TYP) per I/O
I / O 당 0.65pF (TYP)의 낮은 커패시턴스
ESD protection of ±8kV contact discharge (IEC61000-4-2)
± 8kV 접촉 방전의 ESD 보호 (IEC61000-4-2)
Low leakage current of 0.5μA (MAX) at 5V
5V에서 0.5μA (MAX)의 낮은 누설 전류

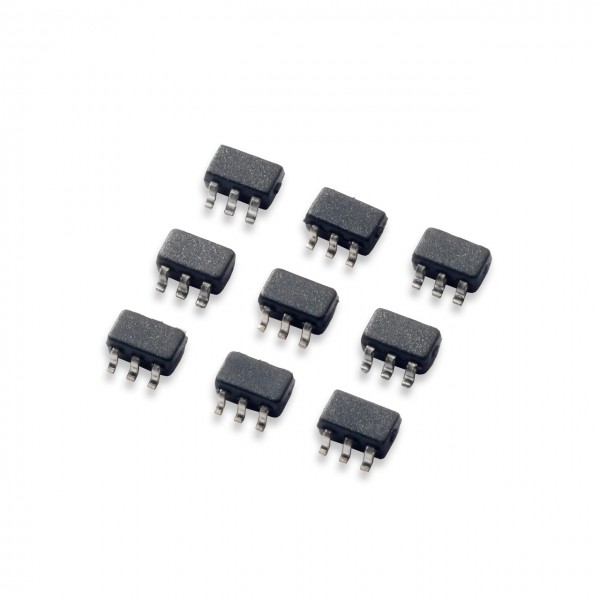

Small SC70 package saves board space
소형 SC70 패키지로 보드 공간 절약
Applications 응용 분야 :
Computer Peripherals 컴퓨터 주변기기
Mobile Phones 휴대 전화
PDAs
Digital Cameras 디지털 카메라
Network Hardware/Ports 네트워크 하드웨어 / 포트
Test Equipment 시험 장비
Medical Equipment 의료 장비
| | | | |
| Catalog # | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | Clamp
Voltage | CI/OTYP
(pF) | Size | Polarity | Channels | Stock | Samples |
|---|
 |  | | | | | | | | | | | | | SP3001-04JTG | 6 | 0.5 | 8 | 15 | 2.5 | 9.5V @ 1A | 0.65 | SC70-6 | Bipolar | 4 | Check | Order |
|
| | |
