Ultra-Low Capacitance Diode Array for ESD Protection
Standoff
Voltage
(V): 6
ILeak
(μA): 0.1
ESD Contact
(kV): 8
SP3010은 4 채널의 초저 커패시턴스 레일 - 레일 (rail-to-rail) 다이오드와 추가적인 제너 다이오드를 통합해
파괴적인 정전기 방전 (ESD)을 경험할 수있는 전자 장비를 보호합니다.
This robust device can safely absorb repetitive ESD strikes at the maximum level specified in the IEC61000-4-2
international standard (Level 4, ±8kV contact discharge) without performance degradation.
이 견고한 장치는 성능 저하없이 IEC61000-4-2 국제 표준 (레벨 4, ± 8kV 접촉 방전)에 지정된
최대 레벨에서 반복적 인 ESD 스트라이크를 안전하게 흡수 할 수 있습니다.
The extremely low loading capacitance also makes it ideal for protecting high speed signal pins such as HDMI, USB3.0, USB2.0, and IEEE 1394.
매우 낮은 부하 커패시턴스는 HDMI, USB3.0, USB2.0 및 IEEE 1394와 같은 고속 신호 핀 보호에 이상적입니다.
Features 풍모:
ESD, IEC61000-4-2, ±8kV contact, ±15kV air
EFT, IEC61000-4-4, 40A (5/50ns)
Lightning, IEC61000-4-5, 3A (t P =8/20μs)
Low capacitance of 0.45pF (TYP) per I/O
Low leakage current of 0.1 µA (TYP) at 5V
5V에서 0.1μA (TYP)의 낮은 누설 전류

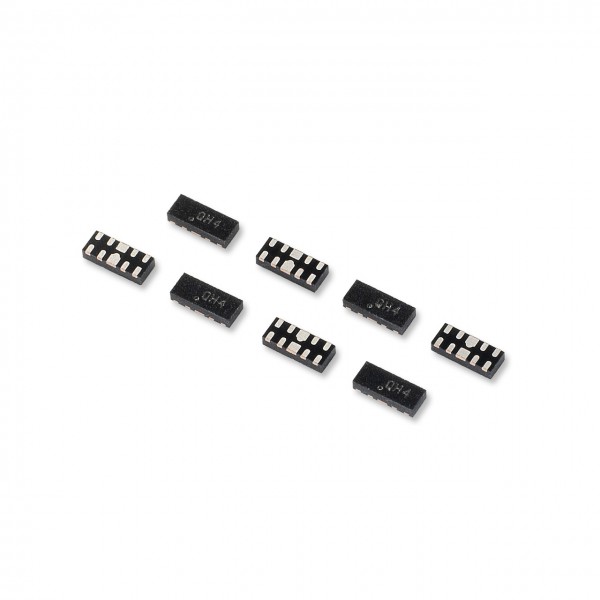

Small form factor µDFN package saves board space
소형 폼 팩터 μDFN 패키지로 보드 공간 절약
Applications 응용 분야 :
LCD/PDP TVs
Set Top Boxes 셋탑박스
DVD Players DVD 플레이어
Mobile phones 휴대 전화
Desktops 데스크톱
Notebooks 노트북
MP3/PMP
Digital Camera 디지털 카메라
| Catalog # | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | Clamp
Voltage | CI/OTYP
(pF) | Size | Polarity | Channels | Stock | Samples |
|---|
 |  | | | | | | | | | | | |
| SP3010-04UTG | 6 | 0.1 | 8 | 15 | 3 | 10.8V @ 1A | 0.45 | uDFN-10 | Bipolar | 4 | Check | Order |
