0.5pF, 8kV Diode Array
Standoff
Voltage
(V): 6
ILeak
(μA): 0.5
ESD Contact
(kV): 8
SP3006 시리즈는 파괴적인 정전기를 경험할 수있는 전자 장비의 고속 포트를 보호하기 위해 초저 커패시턴스 백 투 제너 다이오드를 포함합니다.
discharges 방전 (ESD).
The robust diode can safely absorb repetitive ESD strikes
at the maximum level specified in the IEC 61000-4-2 international standard contact discharge without performance degradation.
강건 다이오드는 IEC 61000-4-2 국제표준 접촉 방전에 규정된 최대 수준에서
반복적인 ESD 스트라이크를 성능 저하 없이 안전하게 흡수할 수 있습니다.
Its very low loading capacitance makes it ideal for protecting high-speed data lines such as USB2.0, USB3.0, HDMI, and IEEE 1394. IEEE 1394.
로딩 용량이 매우 낮아 USB2.0, USB3.0, HDMI, IEEE 1394 등 고속 데이터선 보호에 이상적입니다.
Features 풍모:
ESD protection of ±8kV contact discharge, ±15kV air discharge, (IEC61000-4-2)
± 8kV 접촉 방전, ± 15kV 공기 방전 (IEC61000-4-2)의 ESD 보호
EFT protection, IEC61000-4-4, 40A (5/50ns)
EFT 보호, IEC61000-4-4, 40A (5 / 50ns)
Lightning Protection,IEC61000-4-5, 2.0A(8/20μs)
번개 보호, IEC61000-4-5, 2.0A (8 / 20μs)
Low capacitance of 0.5pF (@ VR=0V)
0.5pF의 낮은 커패시턴스 (@ VR = 0V)
Low leakage current of 0.5μA (MAX) at 5V
5V에서 0.5μA (MAX)의 낮은 누설 전류

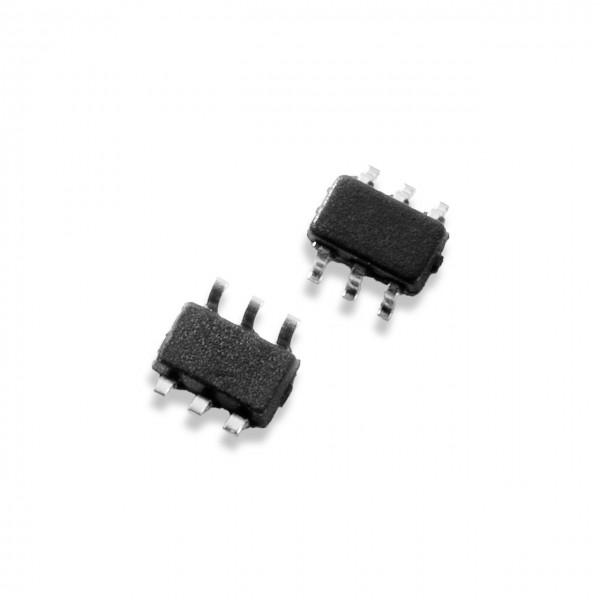

Miniature SOT563 package (1.6x1.6x0.5mm) saves board space
소형 SOT563 패키지 (1.6x1.6x0.5mm)로 보드 공간 절약
Applications 응용 분야 :
Game Consoles 게임 콘솔
LCD/ PDP TVs LCD / PDP TV
DVD Players DVD 플레이어
Desktops 데스크톱
MP3/ PMP MP3 / PMP
Digital Cameras 디지털 카메라
Set Top Boxes 상단 상자 설정
Smart Phones 스마트 폰
Notebooks 노트북
Computer Peripherals 컴퓨터 주변기기
| Catalog # | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | Clamp
Voltage | CI/OTYP
(pF) | Size | Polarity | Channels | Stock | Samples |
|---|
 |  | | | | | | | | | | | |
| SP3006-02XTG | 6 | 0.5 | 8 | 15 | 2 | 12.5V @ 1A | 0.5 | SOT563 | Bipolar | 2 | Check | Order |
