Ultra low capacitance common mode and differential mode protection for high-speed applications.
Standoff
Voltage
(V): 5.0
ILeak
(μA): 0.5
ESD Contact
(kV): +30/-23
SP8008은 정전기에 노출 된 전자 장비에 대해 8 채널의 초저 커패시턴스 공통 모드 보호 기능을 통합합니다.
discharges (ESD). 방전 (ESD). This robust component can effectively protect
against ESD events exceeding the IEC 61000-4-2 contact ESD level of ±8 kV without any performance
이 견고한 부품은 어떠한 성능도없이 IEC 61000-4-2 접촉 ESD 레벨 ± 8kV를 초과하는 ESD 이벤트를 효과적으로 보호 할 수 있습니다.
degradation. 하락.
The extremely low loading capacitance also makes it ideal for protecting high speed signal pins
such as V-by-One, Embedded DisplayPort, HDMI 1.0 through 2.1
매우 낮은 부하 커패시턴스는 또한 V-by-One, 임베디드 DisplayPort, HDMI 1.0 ~ 2.1과 같은 고속 신호 핀 보호에 이상적입니다
and USB 2.0/3.0/3.1. 및 USB 2.0 / 3.0 / 3.1.
Features 풍모:
ESD, IEC 61000-4-2, +30kV/-23kV contact, +30kV/-23kV air
ESD, IEC 61000-4-2, + 30kV / -23kV 접촉, + 30kV / -23kV 공기
EFT, IEC 61000-4-4, 40A (t P =5/50ns)
Lightning, IEC 61000-4-5 2nd edition, 4A (t P =8/20μs)
번개, IEC 61000-4-5 제 2 판, 4A (t P = 8 / 20μs)
Low capacitance of 0.3pF@0V, 3GHz (TYP) per I/O
I / O 당 0.3pF @ 0V, 3GHz (TYP)의 낮은 커패시턴스
Low leakage current of 0.5μA (MAX) at 5V
5V에서 0.5μA (MAX)의 낮은 누설 전류

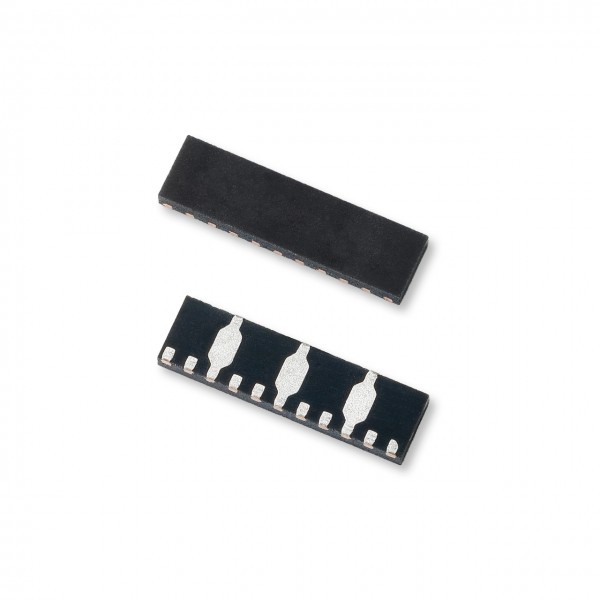

Small form factor μDFN packages (JEDEC MO-229) saves board space and supports straight through routing of the data lines.
소형 폼 팩터 μDFN 패키지 (JEDEC MO-229)는 보드 공간을 절약하고 데이터 라인의 직선 라우팅을 지원합니다.
Halogen free, Lead free and RoHS compliant 할로겐 프리, 무연 및 RoHS 준수
Applications 응용 분야 :
LCD/PDP TVs
LCD/LED Monitors
LCD / LED 모니터
Notebook Computers
노트북 컴퓨터
Ultrabooks
울트라 북
Automotive Displays
자동차 디스플레이
Flat Panel Displays
평면 패널 디스플레이
Digital Signage
디지털 안내판
HD Cameras/Projectors
HD 카메라 / 프로젝터
USB and HDMI interfaces
USB 및 HDMI 인터페이스
| Catalog # | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | Clamp
Voltage | CI/OTYP
(pF) | Size | Channels | Mounting | Stock | Samples |
|---|
 |  | | | | | | | | | | | | | SP8008-08UTG | 5.0 | 0.5 | +30/-23 | +30/-23 | 4.0 | 12.45V@4A | 0.3 | uDFN-14 | 8 | Surface Mount | Check | Order |
|
| |
