SPHV > TVS Diodes

Standoff

(V): 12.0, 15.0, 24.0, 36.0

(μA): 1.0

Littelfuse SPHV 시리즈 200W 개별 단방향 TVS 다이오드 어레이 (SPA® Diodes)는 정전기 방전 (ESD) 및

다른 과전압 과도 현상으로 인한 민감한 장비를 다른 기술보다 훨씬 효과적으로 보호하도록 설계되었습니다.

The SPHV Series can safely absorb repetitive ESD strikes above the maximum level of the IEC61000-4-2 international standard

without performance degradation and can safely dissipate up to 8A of induced surge current with 60 percent lower

clamping voltages than alternative technologies.

SPHV 시리즈는 성능 저하없이 IEC61000-4-2 국제 표준의 최대 레벨 이상으로 반복적 인 ESD 스트라이크를 안전하게 흡수 할 수 있으며

대체 기술보다 60 % 낮은 클램핑 전압으로 최대 8A의 유도 서지 전류를 안전하게 방산 할 수 있습니다.

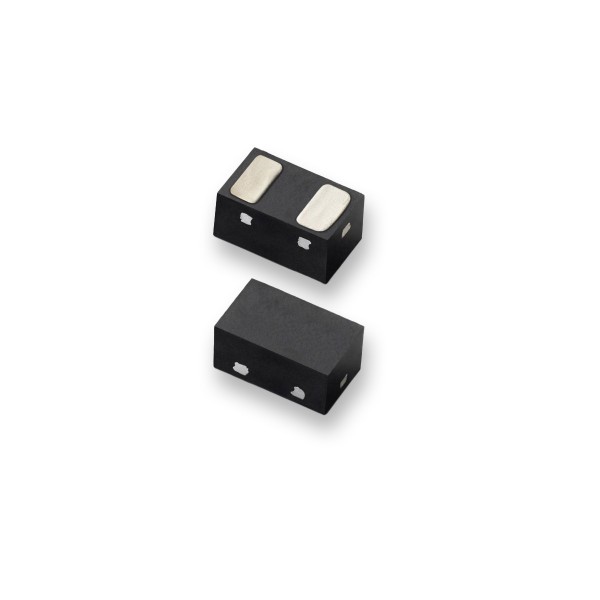

Their SOD882 packages make them well suited for replacing 0402-sized multilayer varistors (MLVs).

그들의 SOD882 패키지는 0402 크기의 MLV (multilayer varistor)를 대체하는 데 적합합니다.

Features 풍모:

Protects against damage due to electrostatic dissipation and other overvoltage transients:ESD: IEC61000-4-2, ±15-30kV;

정전기 방전 및 기타 과전압 과도 현상으로 인한 손상으로부터 보호 :

ESD : IEC61000-4-2, ± 15-30kV; Lightning: IEC61000-4-5, 2–8A;

번개 : IEC61000-4-5, 2-8A; EFT: IEC61000-4-4, 40A EFT : IEC61000-4-4, 40A

Side exposed leadframe helps to verify solderability (SPHVxx-KTG series)

측면 노출 형 리드 프레임은 납땜 성을 검증하는 데 도움을줍니다 (SPHVxx-KTG 시리즈)

Low dynamic resistance

낮은 동적 저항

No inherent wear-out factor

내재 된 마모 요인 없음

AEC-Q101 qualified AEC-Q101 인증

Automotive electronics

자동차 전자 제품

LED lighting modules

LED 조명 모듈

Portable instrumentation

휴대용 계측

General purpose I/O,

범용 I / O,

Mobile and handheld devices

모바일 및 핸드 헬드 장치

CAN and LIN busses

CAN 및 LIN 버스

Other low-speed I/Os

기타 저속 I / O

Catalog #	AEC-Q101 Qualified	Standoff Voltage (V)	ILeak (μA)	ESD Contact (kV)	ESD Air (kV)	Lightning Immunity (8x20μs) (A)	Clamp Voltage	Size	Polarity	Channels	Stock	Samples	Compare
SPHV12-01ETG	Yes	12.0	1.0	30	30	8.0	19.0V @ 1A	SOD882	Bipolar	1	Check	Order
SPHV12-01KTG	Yes	12.0	1.0	30	30	8.0	19.0V @ 1A	SOD882 with exposed lead	Bipolar	1	Check	Order
SPHV15-01ETG	Yes	15.0	1.0	30	30	5.0	22.0V @ 1A	SOD882	Bipolar	1	Check	Order
SPHV15-01KTG	Yes	15.0	1.0	30	30	5.0	22.0V @ 1A	SOD882 with exposed lead	Bipolar	1	Check	Order
SPHV24-01ETG	Yes	24.0	1.0	24	30	3.0	36.0V @ 1A	SOD882	Bipolar	1	Check	Order
SPHV24-01KTG	Yes	24.0	1.0	24	30	3.0	36.0V @ 1A	SOD882 with exposed lead	Bipolar	1	Check	Order
SPHV36-01ETG	Yes	36.0	1.0	15	20	2.0	52.0V @ 1A	SOD882	Bipolar	1	Check	Order
SPHV36-01KTG	Yes	36.0	1.0	15	20	2.0	52.0V @ 1A	SOD882 with exposed lead	Bipolar	1	Check	Order
