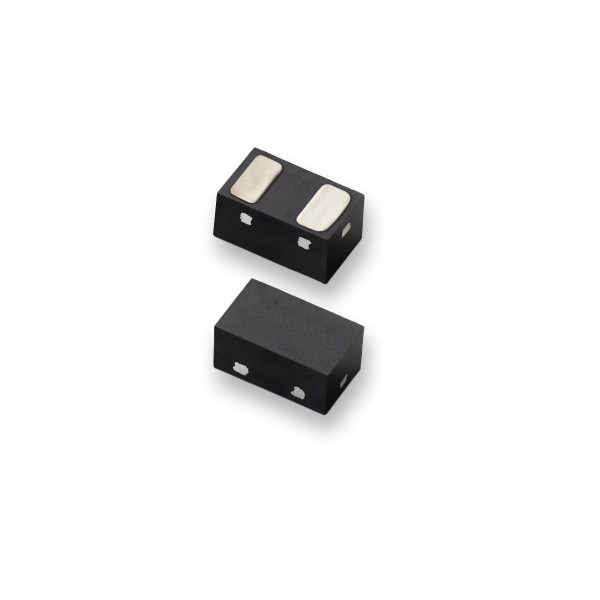

SPHV-C > TVS Diodes

Standoff

(V): 5

(μA): 5

(kV): 30

Littelfuse SR05 시리즈 TVS 다이오드 어레이 (SPA® Diodes)는 통신 및 산업 장비를

ESD 및 번개로 인한 서지 현상으로부터 보호하도록 설계되었습니다.

The SR05 Series provides up to 25A protection against lightning-induced surges with a maximum clamping voltage of 18V,

which is 10 percent lower than similar industry solutions.

SR05 시리즈는 유사한 산업 솔루션보다 10 % 낮은 18V의 최대 클램핑 전압으로

낙뢰로 인한 서지에 대해 최대 25A 보호 기능을 제공합니다.

These devices are well suited for protecting modern, small-geometry chipsets, which are highly susceptible to damage

from transients because of their very thin oxide layers and shallow transistor junctions.

이 소자들은 매우 얇은 산화물 층과 얕은 트랜지스터 접합으로 인해 과도 현상으로 인한 손상에

매우 민감한 최신 소형 지형 칩셋을 보호하는 데 적합합니다.

In addition, the SR05 Series devices' low loading capacitance of 6.0pF is 40 percent lower than other solutions on the market,

making them ideal for protecting high-speed data line interfaces.

또한 SR05 시리즈 디바이스의 6.0pF의 낮은 부하 커패시턴스는 시중의 다른 솔루션보다 40 % 낮아

고속 데이터 라인 인터페이스 보호에 이상적이다.

Circuit designers don't have to trade off robust protection to maintain signal integrity.

회로 설계자는 신호 무결성을 유지하기 위해 강력한 보호 기능을 절충 할 필요가 없습니다.

Very low dynamic resistance (RDYN) of 0.3Ω

0.3Ω의 매우 낮은 동적 저항 (RDYN)

Low capacitance of 6pF from I/O to GND

 I / O에서 GND까지 6pF의 낮은 커패시턴스

Robust surge protection: lightning, IEC61000-4-5, 25A (8/20µs)

견고한 서지 보호 : 낙뢰,

IEC61000-4-5, 25A (8 / 20μs); peak pulse power, 450W (8/20µs)

피크 펄스 전력, 450W (8 / 20μs)

Enhanced ESD capability: IEC61000-4-2, ±30kV contact, ±30kV air

향상된 ESD 기능 : IEC61000-4-2, ± 30kV 접촉, ± 30kV 공기

Protection of high-speed data line interfaces such as T1/E1/T3/E3 lines, Ethernet 10BaseT lines,

WAN/LAN equipment, ISDN S/T interfaces, video lines, microcontroller inputs, USB1.1 ports, etc.

T1 / E1 / T3 / E3 회선, 이더넷 10BaseT 회선, WAN / LAN 장비, ISDN S / T 인터페이스, 비디오 회선,

마이크로 컨트롤러 입력, USB1.1 포트 등과 같은 고속 데이터 회선 인터페이스 보호

Produces clamping voltages at least 10 percent lower than competitive devices;

클램핑 전압을 경쟁 디바이스보다 최소 10 % 낮춰줍니다.

better able to protect modern/small geometry chipsets against industry-defined ESD transients

산업 정의 된 ESD 과도 현상에 대한 현대 / 소형 지오메트리 칩셋을보다 잘 보호 할 수 있습니다.

Capacitance up to 40 percent lower than similar market solutions;

비슷한 시장 솔루션보다 최대 40 % 낮은 커패시턴스.

helps to preserve signal integrity, minimizes data loss during transmission

신호 무결성 유지, 전송 중 데이터 손실 최소화

High power and surge handling capability offers more design margin to electrical threats defined by industry standards

높은 전력 및 서지 처리 기능으로 산업 표준에 의해 정의 된 전기 위협에 대해 더 많은 설계 여유를 제공합니다.

Enhanced ESD protection far exceeds the highest level of the IEC61000-4-2 standard (±8kV), ensuring

maximum reliability of end products in the field

강화 된 ESD 보호 기능은 IEC61000-4-2 표준 (± 8kV)의 최고 수준을 훨씬 초과하며 현장에서 최종 제품의 신뢰성을 극대화합니다.

Catalog # AEC-Q101 Qualified Standoff Voltage (V) ILeak (μA) ESD Contact (kV) ESD Air (kV) Lightning Immunity (8x20μs) (A) Clamp Voltage Size Polarity Channels Stock Samples Compare SPHV12-01ETG-C Yes 12.0 1.0 30 30 8.0 19.0V@1A SOD882 Bipolar 1 Check Order SPHV12-01KTG-C Yes 12.0 1.0 30 30 8.0 19.0V@1A SOD882 with exposed lead Bipolar 1 Check Order SPHV15-01ETG-C Yes 15.0 1.0 30 30 5.0 22.0V@1A SOD882 Bipolar 1 Check Order SPHV15-01KTG-C Yes 15.0 1.0 30 30 5.0 22.0V@1A SOD882 with exposed lead Bipolar 1 Check Order SPHV24-01ETG-C Yes 24.0 1.0 24 30 3.0 36.0V@1A SOD882 Bipolar 1 Check Order SPHV24-01KTG-C Yes 24.0 1.0 24 30 3.0 36.0V@1A SOD882 with exposed lead Bipolar 1 Check Order SPHV36-01ETG-C Yes 36.0 1.0 15 20 2.0 52.0V@1A SOD882 Bipolar 1 Check Order SPHV36-01KTG-C Yes 36.0 1.0 15 20 2.0 52.0V@1A SOD882 with exposed lead Bipolar 1 Check Order
