5V 25A Diode Array
Standoff
Voltage (V): 5
ILeak (μA): 5
ESD Contact (kV): 30

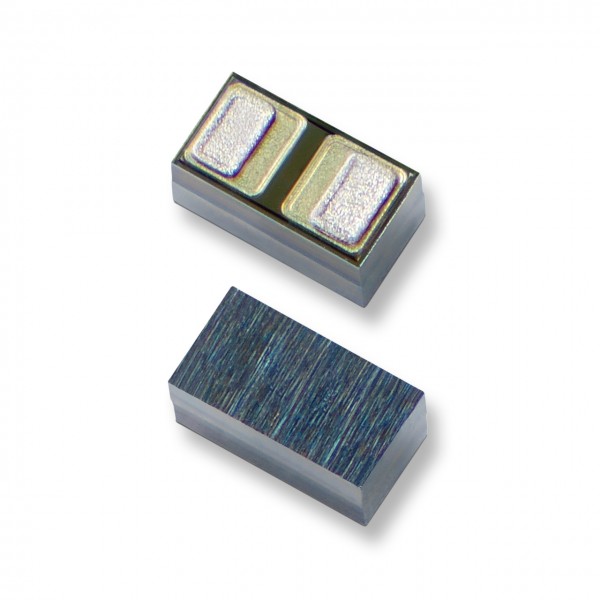

Littelfuse SR05 시리즈 TVS 다이오드 어레이 (SPA® Diodes)는 통신 및 산업 장비를 ESD 및 번개로 인한
서지 현상으로부터 보호하도록 설계되었습니다.
The SR05 Series provides up to 25A protection against lightning-induced surges with a maximum clamping voltage of 18V, which is 10 percent lower than similar industry solutions.
SR05 시리즈는 유사한 산업 솔루션보다 10 % 낮은 18V의 최대 클램핑 전압으로 낙뢰로 인한 서지에 대해 최대 25A 보호 기능을 제공합니다.
These devices are well suited for protecting modern, small-geometry chipsets, which are highly susceptible to damage from transients because of their very thin oxide layers and shallow transistor junctions.
이 소자들은 매우 얇은 산화물 층과 얕은 트랜지스터 접합으로 인해 과도 현상으로 인한 손상에 매우 민감한 최신 소형 지형 칩셋을 보호하는 데 적합합니다.
In addition, the SR05 Series devices' low loading capacitance of 6.0pF is 40 percent lower than other solutions on the market, making them ideal for protecting high-speed data line interfaces.
또한 SR05 시리즈 디바이스의 6.0pF의 낮은 부하 커패시턴스는 시중의 다른 솔루션보다 40 % 낮아
고속 데이터 라인 인터페이스 보호에 이상적이다.
Circuit designers don't have to trade off robust protection to maintain signal integrity.
회로 설계자는 신호 무결성을 유지하기 위해 강력한 보호 기능을 절충 할 필요가 없습니다.
Features 풍모:
Very low dynamic resistance (RDYN) of 0.3Ω
0.3Ω의 매우 낮은 동적 저항 (RDYN)
Low capacitance of 6pF from I/O to GND
I / O에서 GND까지 6pF의 낮은 커패시턴스
Robust surge protection: lightning, IEC61000-4-5, 25A (8/20µs);
견고한 서지 보호 : 낙뢰, IEC61000-4-5, 25A (8 / 20μs);
peak pulse power, 450W (8/20µs)
피크 펄스 전력, 450W (8 / 20μs)
Enhanced ESD capability: IEC61000-4-2, ±30kV contact, ±30kV air
향상된 ESD 기능 : IEC61000-4-2, ± 30kV 접촉, ± 30kV 공기
Applications 응용 분야 :
Protection of high-speed data line interfaces such as T1/E1/T3/E3 lines, Ethernet 10BaseT lines, WAN/LAN equipment,
ISDN S/T interfaces, video lines, microcontroller inputs, USB1.1 ports, etc.
T1 / E1 / T3 / E3 회선, 이더넷 10BaseT 회선, WAN / LAN 장비, ISDN S / T 인터페이스, 비디오 회선, 마이크로 컨트롤러 입력, USB1.1 포트 등과 같은 고속 데이터 회선 인터페이스 보호
Benefits 이점:
Produces clamping voltages at least 10 percent lower than competitive devices;
클램핑 전압을 경쟁 디바이스보다 최소 10 % 낮춰줍니다.
better able to protect modern/small geometry chipsets against industry-defined ESD transients
산업 정의 된 ESD 과도 현상에 대한 현대 / 소형 지오메트리 칩셋을보다 잘 보호 할 수 있습니다.
Capacitance up to 40 percent lower than similar market solutions;
비슷한 시장 솔루션보다 최대 40 % 낮은 커패시턴스.
helps to preserve signal integrity, minimizes data loss during transmission
신호 무결성 유지, 전송 중 데이터 손실 최소화
High power and surge handling capability offers more design margin to electrical threats defined by industry standards
높은 전력 및 서지 처리 기능으로 산업 표준에 의해 정의 된 전기 위협에 대해 더 많은 설계 여유를 제공합니다.
Enhanced ESD protection far exceeds the highest level of the IEC61000-4-2 standard (±8kV), ensuring maximum reliability of end products in the field
강화 된 ESD 보호 기능은 IEC61000-4-2 표준 (± 8kV)의 최고 수준을 훨씬 초과하며 현장에서 최종 제품의 신뢰성을 극대화합니다.
