Low Capacitance ESD Protection, 0.5pF Rail Clamp Array - Qualified to AEC-Q101
AEC-Q101 Qualified: Yes, YES
Standoff
Voltage
(V): 5
ILeak
(μA): 1.5
SP3012 시리즈 제품은 AEC-Q101 인증을 받았으며 자동차 애플리케이션 용으로 적합합니다.
The SP3012 integrates 3, 4, or 6 channels of ultra-low capacitance rail-to-rail diodes and an additional zener diode
to provide protection for electronic equipment that may experience destructive electrostatic discharges (ESD).
SP3012는 3, 4 또는 6 채널의 초저 커패시턴스 레일 - 레일 (rail-to-rail) 다이오드와 추가 제너 다이오드를 통합 해
파괴적인 정전기 방전 (ESD)을 경험할 수있는 전자 장비를 보호합니다.
These robust devices can safely absorb repetitive ESD strikes above the maximum level specified
in the IEC61000-4-2 international standard (±8kV contact discharge) without performance degradation.
이러한 견고한 장치는 성능 저하없이 IEC61000-4-2 국제 표준 (± 8kV 접촉 방전)에 명시된
최대 레벨 이상으로 반복적 인 ESD 경고를 안전하게 흡수 할 수 있습니다.
Their extremely low loading capacitance also makes them ideal for protecting high-speed signal lines
such as USB3.0, HDMI, USB2.0, and eSATA.
매우 낮은 부하 커패시턴스는 USB3.0, HDMI, USB2.0 및 eSATA와 같은 고속 신호 라인 보호에 이상적입니다.

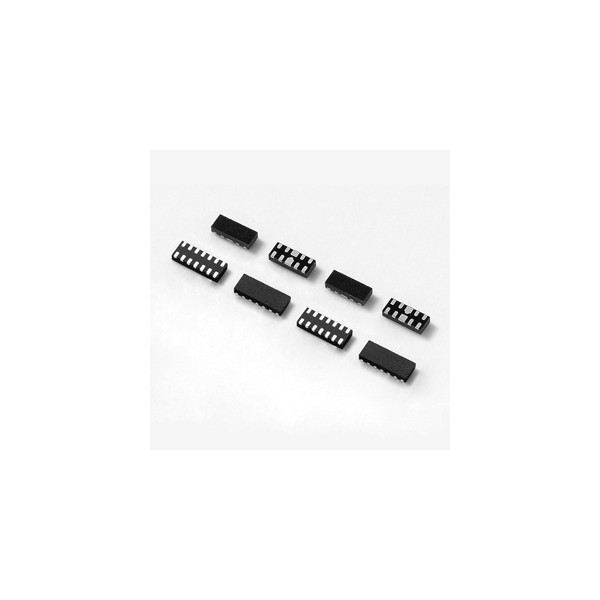

SP3012 Series devices are available in a choice of compact form factors to give board designers superior layout flexibility:
SP3012 시리즈 디바이스는 컴팩트 한 폼팩터로 선택할 수 있으므로 보드 설계자는 뛰어난 레이아웃 유연성을 누릴 수 있습니다.
uDFN-6 (SP3012-03UTG) uDFN-6 (SP3012-03UTG)
uDFN-10 (SP3012-04UTG) uDFN-10 (SP3012-04UTG)
uDFN-14 (SP3012-06UTG) uDFN-14 (SP3012-06UTG)
SOT23-6 (SP3012-04HTG) SOT23-6 (SP3012-04HTG)
Products within the SP3012 Series have been qualified to AEC-Q101 and are appropriate for use in automotive applications.
SP3012 시리즈 제품은 AEC-Q101 인증을 받았으며 자동차 애플리케이션 용으로 적합합니다.
Features 풍모:
ESD, IEC61000-4-2, ±12kV contact, ±25kV air ESD, IEC61000-4-2, ± 12kV 접촉, ± 25kV 공기
EFT, IEC61000-4-4, 40A (tP=5/50ns) EFT, IEC61000-4-4, 40A (tP = 5 / 50ns)
Lightning, IEC61000-4-5, 4A (tP=8/20μs) 번개, IEC61000-4-5, 4A (tP = 8 / 20μs)
Low capacitance of 0.5pF (TYP) per I/O I / O 당 0.5pF (TYP)의 낮은 커패시턴스
Low leakage current of 1.5μA (MAX) at 5V 5V에서 1.5μA (MAX)의 낮은 누설 전류
Applications 응용 분야 :
LCD/PDP TVs
External Storage Devices 외부 저장 장치
DVD/Blu-ray Players DVD / 블루 레이 플레이어
Desktops 데스크톱
MP3/PMP
Set-Top Boxes 셋톱 박스
Smartphones 스마트 폰
Ultrabooks/Notebooks 울트라 북 / 노트북
Digital Cameras 디지털 카메라
Automotive 자동차
