SP3014 > TVS Diodes

Standoff

(V): 5

(μA): 1

Littelfuse SP3014 시리즈 TVS 다이오드 어레이는 저 정전 용량 스티어링 다이오드 2 개와 제너 다이오드 2 개를 통합하여

파괴적인 정전기 방전 (ESD)을 경험할 수있는 전자 장비를 보호합니다.

The SP3014 Series can safely absorb repetitive ESD strikes above the maximum level specified in the IEC61000-4-2

international standard (±8kV contact discharge) without performance degradation.

SP3014 시리즈는 성능 저하없이 IEC61000-4-2 국제 표준 (± 8kV 접촉 방전)에 명시된 최대 레벨 이상으로

반복적 인 ESD 경고를 안전하게 흡수 할 수 있습니다.

The low loading capacitance makes the SP3014 Series ideal for protecting high-speed signal lines such as USB 2.0 and 1Gb Ethernet.

낮은 부하 커패시턴스로 인해 SP3014 시리즈는 USB 2.0 및 1Gb 이더넷과 같은 고속 신호 라인 보호에 이상적입니다.

An extremely low dynamic resistance protects the most sensitive, state-of-the-art chipsets against ESD by clamping

the transient to a safe level just above the operating voltage preventing catastrophic failure and limiting electrical overstress.

극히 낮은 동적 저항은 일시적인 오류를 방지하고 전기적 과부하를 제한하는 동작 전압 바로 위의 안전한 레벨로

과도 전압을 클램핑함으로써 ESD에 대해 가장 민감한 최첨단 칩셋을 보호합니다.

Incredibly low dynamic resistance of 0.04Ω

놀랍게도 0.04Ω의 낮은 동적 저항

ESD and surge protection: ESD, IEC61000-4-2, ±15kV contact, ±25kV air discharge;

ESD 및 서지 보호 : ESD, IEC61000-4-2, ± 15kV 접촉, ± 25kV 공기 방전;

EFT, IEC61000 4-4, 80A; EFT, IEC61000 4-4, 80A; Lightning,

Very low capacitance of 0.5pF 0.5pF의 매우 낮은 커패시턴스

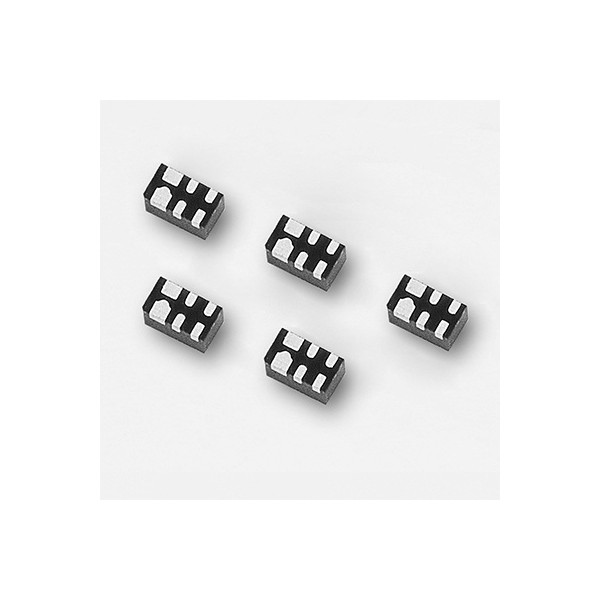

Small form factor µDFN-6L package (1.6 x 1.0 mm) allows straight-through routing

소형 폼 팩터 μDFN-6L 패키지 (1.6 x 1.0mm)는 스트레이트 쓰루 라우팅

AEC-Q101 qualified AEC-Q101 인증

Ultrabooks 울트라 북

Notebooks 노트북

LCD TVs LCD TV

Set-top boxes 셋톱 박스

Ethernet switches 이더넷 스위치

External HDDs 외장형 HDD

Smartphones 스마트 폰

Automotive Electronics 자동차 전자 제품

Catalog #	AEC-Q101 Qualified	Standoff Voltage (V)	ILeak (μA)	ESD Contact (kV)	ESD Air (kV)	Lightning Immunity (8x20μs) (A)	Clamp Voltage	CI/OTYP (pF)	Size	Polarity	Stock	Samples
SP3014-02UTG	Yes	5	1	15	25	8	6.6V@1A	1	uDFN-6	Bipolar	Check	Order
