Low Capacitance ESD Protection, 0.5pF 8kV Bidirectional Discrete TVS
Standoff
Voltage
(V): 5
ILeak
(μA): 1
ESD Contact
(kV): 8
저용량 ESD 보호, 0.5pF 8kV 양방향 TV SP3021 시리즈 Littelfuse SPA ™ 제품군의 일부인 저용량 TVS 다이오드 어레이는
HDMI, USB2.0, USB3.0, eSATA 및 고속 USB 포트와 같은 고속 포트에 강력한 ESD 보호 기능을 제공합니다.
파괴적인 정전기 방전 (ESD) 및 번개로 인한 서지 전류가 발생할 수있는 이더넷.
They ensure excellent clamping performance due to their low dynamic resistance of 1.6 ohms.
1.6 ohms의 낮은 동적 저항으로 우수한 클램핑 성능을 보장합니다.

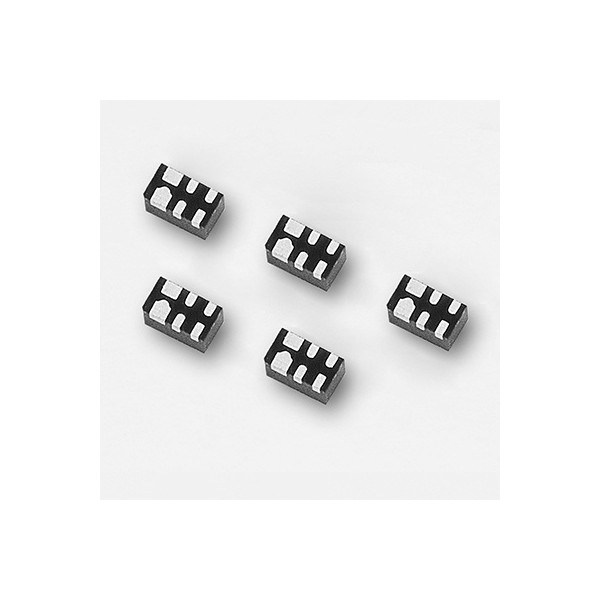

SP3021 Series devices are assembled in a SOD-882 package (0402), making them ideal
for protecting high speed ports used in a variety of compact consumer products.
SP3021 시리즈 디바이스는 SOD-882 패키지 (0402)로 조립되어 다양한 소형 소비자 제품에 사용되는 고속 포트 보호에 이상적입니다.
These RoHS compliant devices also comply with the following standards: IEC 61000-4-2 (ESD),
IEC 61000-4-5 (lightning), and IEC61000-4-4 (EFT).
이러한 RoHS 준수 장치는 IEC 61000-4-2 (ESD), IEC 61000-4-5 (번개) 및 IEC61000-4-4 (EFT)의 표준을 준수합니다.
Features 풍모:
Low capacitance of 0.5pF
0.5pF의 낮은 커패시턴스
Low dynamic resistance of 1.6Ω
1.6Ω의 낮은 동적 저항
Small form factor SOD-882 package (0402 footprint) of 1.0 x 0.6 x 0.55mm
소형 폼 팩터 SOD-882 패키지 (0402 풋 프린트) 1.0 x 0.6 x 0.55mm
ESD capability of ±8kV contact discharge meets/exceeds the highest level of the IEC61000-4-2 standard
± 8kV 접촉 방전의 ESD 기능은 IEC61000-4-2 표준의 최고 수준을 충족 / 초과합니다.
RoHS compliant RoHS 준수
Applications 응용 분야 :
Protection of high-speed data lines such as USB 3.0 and HDMI 1.3/1.4
USB 3.0 및 HDMI 1.3 / 1.4와 같은 고속 데이터 회선 보호
Smart phones 스마트 폰
Ultra-slim notebook PCs 울트라 슬림 노트북 PC
External storage devices 외부 저장 장치
Tablets and e-readers 정제 및 전자 판독기
Set-top boxes 셋톱 박스
Game consoles 게임 콘솔
| Catalog # | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | Clamp
Voltage | CI/OTYP
(pF) | Size | Polarity | Channels | Stock | Samples |
|---|
 |  | | | | | | | | | | | |
| SP3021-01ETG | 5 | 1 | 8 | 15 | 2 | 13.1V @ 1A | 0.5 | SOD882 | Bipolar | 1 | Check | Order |
