SP3051 > TVS Diodes

Standoff

(V): 6

(μA): 0.1

(kV): 30

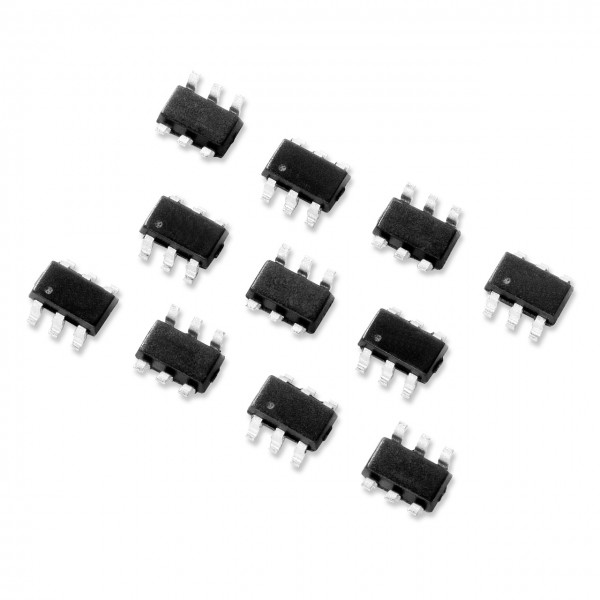

SP3051-04HTG 과도 전압 억제 (TVS) 다이오드 어레이 (SPA® 다이오드)는 ESD 및 번개로 인한 서지 현상으로부터

I / O 핀을 보호하기 위해 추가 정전기 방지 다이오드와 저 캐패시턴스 레일 - 투 - 레일 다이오드를 통합합니다.

This robust device can safely absorb 20A of current per IEC61000-4-5 (tP=8/20μs) without performance degradation

and a minimum ±30kV ESD per IEC61000-4-2.Advantages over similar devices include lower dynamic resistance

for 35% lower clamping voltage and a much higher contact discharge ESD contact rating.

이 견고한 디바이스는 성능 저하없이 IEC61000-4-5 (tP = 8 / 20μs) 당 20A의 전류를 안전하게 흡수 할 수 있으며

 IEC61000-4-2 당 최소 ± 30kV ESD를 흡수 할 수있다.

유사한 디바이스보다 우수한 점은 35 % 더 낮은 동적 저항 클램핑 전압 및 훨씬 높은 접촉 방전 ESD 접촉 정격.

Extremely low dynamic resistance (RDYN) of 0.3Ω

0.3Ω의 매우 낮은 동적 저항 (RDYN)

Low capacitance from I/O to GND (3.8pF @ 0V DC bias, 1.7pF @ VCC=5V, VI/O=2.5V)

I / O에서 GND 로의 낮은 커패시턴스 (3.8pF @ 0V DC 바이어스, 1.7pF @ VCC = 5V, VI / O = 2.5V)

Robust surge protection (Lightning, IEC61000-4-5, 20A (8/20µs); Peak pulse power, 400W (8/20µs)) 견

고한 서지 보호 (Lightning, IEC61000-4-5, 20A (8 / 20μs), 피크 펄스 전력, 400W (8 / 20μs))

Enhanced ESD capability (IEC61000-4-2, ±30kV contact, ±30kV air)

향상된 ESD 기능 (IEC61000-4-2, ± 30kV 접촉, ± 30kV 공기)

Reduces clamping voltages up to 35 percent compared to competition;

경쟁 제품에 비해 클램핑 전압을 최대 35 %까지 감소시킵니다.

 better able to protect modern ICs against industry-defined transients such as the IEC61000-4-5

 IEC61000-4-5와 같은 업계에서 정의 된 과도 전류에 대해 최신 IC를보다 잘 보호 할 수있다.

Capacitance up to 15 percent lower than similar market solutions;

비슷한 시장 솔루션보다 최대 15 % 낮은 커패시턴스.

 helps to preserve signal integrity by minimizing data loss in long (eg, 100m) installations of 1Gb Ethernet 1Gb

이더넷의 장시간 (예 : 100m) 설치시 데이터 손실을 최소화하여 신호 무결성 유지

High power and surge handling capability offers more design margin to electrical threats defined

by industry standards as well as Cable Discharge Events (CDE)

고전력 및 서지 처리 기능은 산업 표준뿐만 아니라 케이블 방전 이벤트 (CDE)로 정의 된 전기 위협에보다 많은 설계 마진을 제공합니다.

Enhanced ESD protection far exceeds the highest level of the IEC61000-4-2 standard (±8kV),

ensuring maximum reliability of end products in the field

강화 된 ESD 보호 기능은 IEC61000-4-2 표준 (± 8kV)의 최고 수준을 훨씬 초과하며 현장에서 최종 제품의 신뢰성을 극대화합니다.

Protection of high-speed ports 고속 포트 보호 :

10/100/1000 Ethernet (PHY side) 10/100/1000 이더넷 (PHY 쪽)

T1/E1/T3/E3 (PHY side)

USB 2.0

Protection of sensitive electronic equipment 민감한 전자 장비 보호 :

Switches 스위치

Gateways 게이트웨이

Pico/femtocells 피코 / 펨토셀

LCD/PDP TVs

Set-top boxes 셋톱 박스

Notebooks/ultrabooks 노트북 / 울트라 북

Diagnostic/medical equipment 진단 / 의료 장비

Monitors/flat panel displays 모니터 / 평판 디스플레이

Catalog #	Standoff Voltage (V)	ILeak (μA)	ESD Contact (kV)	ESD Air (kV)	Lightning Immunity (8x20μs) (A)	Clamp Voltage	CI/OTYP (pF)	Size	Polarity	Channels	Stock	Samples
SP3051-04HTG	6	0.1	30	30	20	9.0V @ 1A	3.8	SOT23-6	Bipolar	4	Check	Order
