0.3pF 10KV Bidirectional Discrete TVSStandoff
Voltage(V): 18.0
ILeak(μA): 0.5
ESD Contact(kV): ±10
SP3118은 파괴적인 정전기 방전 (ESD)을 경험할 수있는 전자 장비를 보호하기 위해
독점적 인 실리콘 애벌랜치 기술로 제조 된 백투백 TVS 다이오드를 포함합니다.
These robust diodes can safely absorb repetitive ESD strikes up to the maximum level specified
in the IEC61000-4-2 international standard without performance degradation.
이 견고한 다이오드는 성능 저하없이 IEC61000-4-2 국제 표준에 명시된 최대 수준까지
반복적인 ESD 경고를 안전하게 흡수 할 수 있습니다.
The back-to-back configuration provides symmetrical ESD protection for data lines
when AC signals are present. back-to-back
구성은 AC 신호가 존재할 때 데이터 라인을 대칭 적으로 ESD 보호합니다.
Features 풍모:
ESD protection of ±10kV contact discharge, ±15kV air discharge, (IEC61000-4-2)
± 10kV 접촉 방전, ± 15kV 공기 방전 (IEC61000-4-2)의 ESD 보호
EFT protection, IEC61000-4-4, 40A (tp=5/50ns)
EFT 보호, IEC61000-4-4, 40A (tp = 5 / 50ns)
Lightning Protection, IEC61000-4-5 2nd edition, 2A (tp=8/20μs)
Low capacitance of 0.3pF@ VR=0V
0.3pF @ VR = 0V의 낮은 커패시턴스
Low leakage current of 50nA (max) at 18V
18V에서 50nA (최대)의 낮은 누설 전류

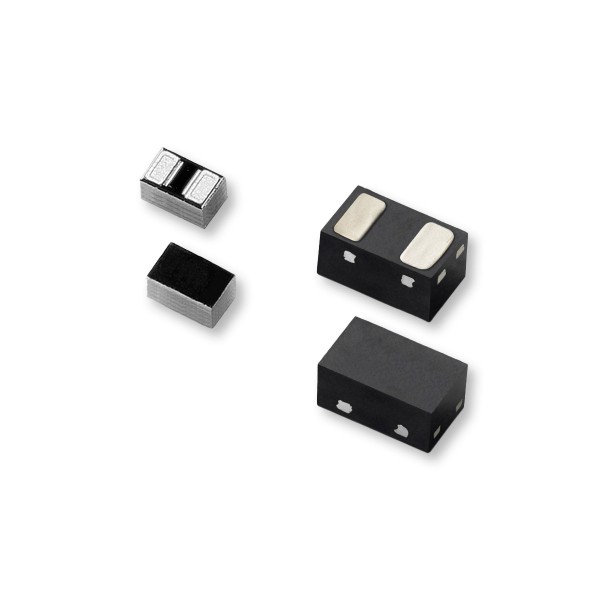

Space efficient 0201 and 0402 footprint
공간 효율적인 0201 및 0402 풋 프린트
Halogen free, Lead free and RoHS compliant
할로겐 프리, 무연 및 RoHS 준수
SP3118-01ETG MSL Level 1
Applications 응용 분야 :
Tablets 태블릿
Ultrabook 울트라 북
eReader
스마트 폰
디지털 카메라
MP3/ PMP
Set Top Boxes
Portable Medical 휴대용 의료
NFC and FeliCa
| Catalog # | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | Clamp
Voltage | CI/OTYP
(pF) | Size | Channels | Mounting | Stock | Samples | Compare |
|---|
 |  | | | | | | | | | | | | |
| SP3118-01ETG | 18.0 | 0.5 | ±10 | ±15 | 2.0 | 35.0V@1A | 0.3 | SOD882 | 1 | Surface Mount | Check | Order | |
| SP3118-01WTG | 18.0 | 0.5 | ±10 | ±15 | 2.0 | 35.0V@1A | 0.3 | 0201 flipchip | 1 | Surface Mount | Check | Order |
