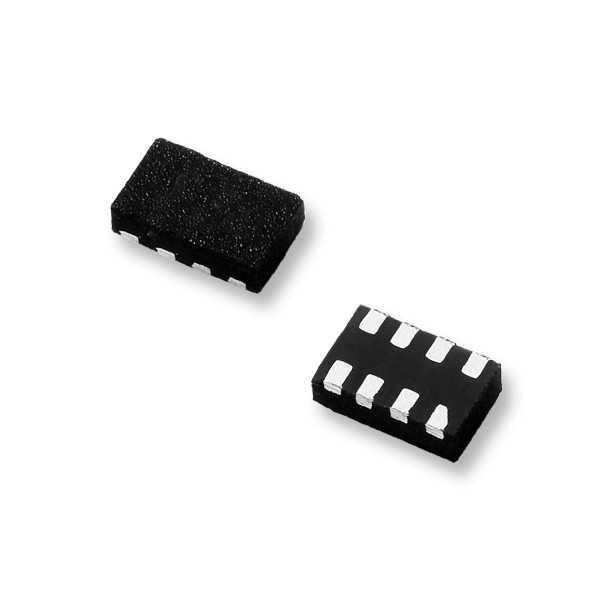

3.3V 15A Diode Array
AEC-Q101 Qualified: YES
Standoff
Voltage
(V): 3.3
ILeak
(μA): 0.05
SP3312T는 4 채널 (2 차동 쌍)의 저용량 다이오드를 통합하여 민감한 I / O 핀을
낙뢰로 인한 서지 이벤트 및 ESD로부터 보호합니다.
This robust device can safely absorb up to 15A per IEC61000-4-5 (tp=8/20μs) without
performance degradation and a minimum ±30kV ESD per IEC61000-4-2 international standard.
이 견고한 장치는 성능 저하없이 IEC61000-4-5 (tp = 8 / 20μs) 당 최대 15A를,
IEC61000-4-2 국제 표준 당 최소 ± 30kV ESD를 안전하게 흡수 할 수 있습니다.
The low loading capacitance makes the SP3312T ideal for protecting high-speed signal pins.
낮은 부하 커패시턴스로 인해 SP3312T는 고속 신호 핀 보호에 이상적입니다.
Features 풍모:
ESD IEC61000-4-2,±30kV contact, ±30kV air
EFT, IEC61000-4-4, 40A (5/50ns)
Lightning, IEC61000-4-5, 15A (tP=8/20μs)
Low capacitance of 1.3pF (TYP) per I/O
I / O 당 1.3pF (TYP)의 낮은 커패시턴스
Low leakage current of 0.01μA (TYP) at 3.3V
3.3V에서 0.01μA (TYP)의 낮은 누설 전류
Low variation in capacitance vs. bias voltage: 0.3pF Typical(VR=0 to 2.5V)
커패시턴스 대 바이어스 전압의 낮은 편차 : 0.3pF (VR = 0 ~ 2.5V)
Application 응용:
10/100/1000 Ethernet
10/100/1000 이더넷
Integrated magnetics/RJ45 connectors
통합 자기 / RJ45 커넥터
LAN/WAN Equipment
LAN / WAN 장비
Security Cameras 보안 카메라
Industrial Controls 산업 제어
Notebook & Desktop Computers 노트북 및 데스크탑 컴퓨터
| Catalog # | AEC-Q101 Qualified | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | Clamp
Voltage | CI/OTYP
(pF) | Size | Channels | Stock | Samples |
|---|
 |  | | | | | | | | | | | |
| SP3312TUTG | YES | 3.3 | 0.05 | ±30 | ±30 | 15 | 6.0V@1A | 1.3 | uDFN-08 | 4 | Check | Order |
