SP3374NUTG 3.3V 40A Diode Array
AEC-Q101 Qualified: YES
Standoff
Voltage
(V): 3.3
ILeak
(μA): 0.5
SP3374NUTG는 ESD (정전 방전), CDE (케이블 방전), EFT (전기 고속 과도 현상) 및
고속 차동 데이터 라인을위한 낙뢰 유도 서지로부터 보호 할 수 있도록 설계된 저용량 TVS 다이오드 어레이입니다.

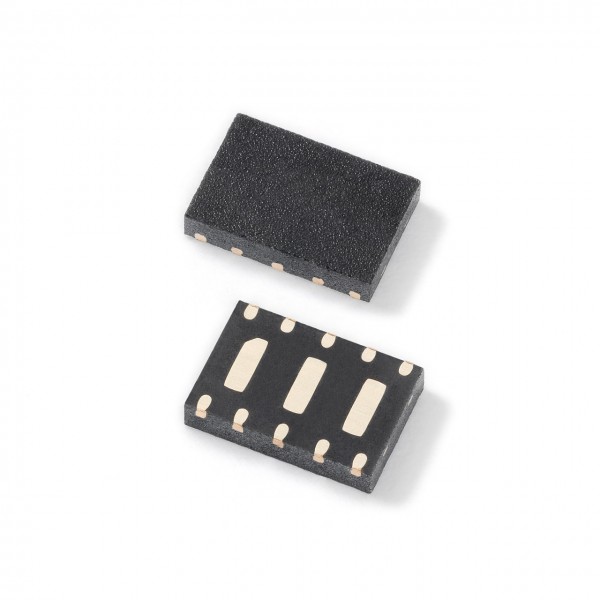

It's packaged in a μDFN package (3.0 x 2.0mm) and each device can protect up 4 channels
or 2 differential pairs, up to 40A (IEC 61000-4- 5 2nd edition,) and up to 30kV ESD (IEC 61000-4-2).
μDFN 패키지 (3.0 x 2.0mm)로 패키지되어 있으며 각 소자는 4 채널 또는
2 개의 차동 쌍 (최대 40A (IEC 61000-4-5 제 2 판)) 및 최대 30kV ESD (IEC 61000-4- 2).
The “flow-through” design minimizes signal distortion, reduces voltage overshoot, and provides a simplified PCB design.
"플로우 스루"설계는 신호 왜곡을 최소화하고 전압 오버 슛을 줄이며 단순화 된 PCB 설계를 제공합니다.
The SP3374NUTG with its low capacitance and low clamping voltage makes it ideal
for high-speed data interfaces such as 1GbE applications found in notebooks, switches, etc
커패시턴스가 낮고 클램핑 전압이 낮은 SP3374NUTG는 노트북, 스위치 등에서 볼 수있는
1GbE 애플리케이션과 같은 고속 데이터 인터페이스에 이상적입니다.
Features 풍모:
ESD, IEC61000-4-2, ±30kV contact, ±30kV air ESD
EFT, IEC61000-4-4, 40A (5/50ns)
Lightning, IEC61000-4-5, 2nd edition, 40A (tP=8/20μs)
Low capacitance of 3.5pF(TYP) per I/O
I / O 당 3.5pF (TYP)의 낮은 커패시턴스
Low leakage current of 0.1μA (TYP) at 3.3V
3.3V에서 0.1μA (TYP)의 낮은 누설 전류
μDFN-10 package is optimized for high-speed data line routing
μDFN-10 패키지는 고속 데이터 라인 라우팅에 최적화되어있다.
Provides protection for two differential data pairs (4 channels) up to 40A
2 개의 차동 데이터 쌍 (4 채널)을 최대 40A까지 보호합니다.
Low operating and clamping voltage
낮은 작동 및 클램핑 전압
AEC-Q101 qualified
AEC-Q101 인증
Halogen free, Lead free and RoHS compliant
할로겐 프리, 무연 및 RoHS 준수
Applications 응용 분야 :
10/100/1000 Ethernet
10/100/1000 이더넷
WAN/LAN Equipment
WAN / LAN 장비
Desktops, Servers and Notebooks
데스크탑, 서버 및 노트북
LVDS Interfaces
LVDS 인터페이스
Integrated Magnetics
집적 자기학
Smart TV
스마트 티비
| Catalog # | AEC-Q101 Qualified | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | Clamp
Voltage | CI/OTYP
(pF) | Size | Channels | Stock | Samples |
|---|
 |  | | | | | | | | | | | |
| SP3374NUTG | YES | 3.3 | 0.5 | ±30 | ±30 | 40.0 | 5.5 | 3.5 | uDFN-10 | 4 | Check | Order |
