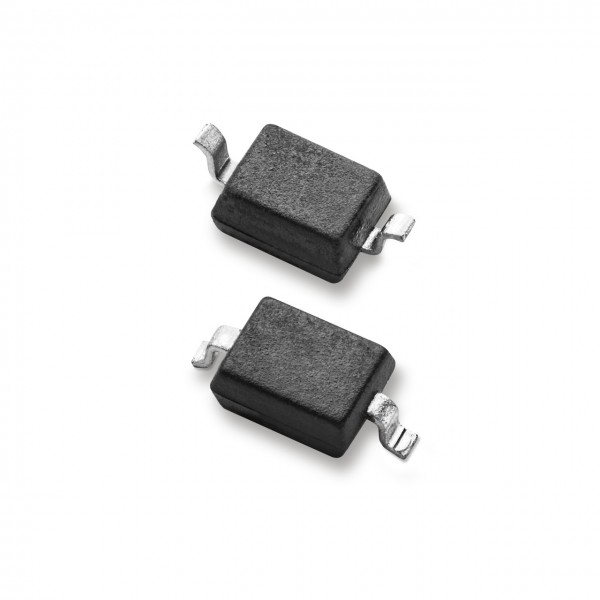

SP4022 > TVS Diodes

AEC-Q101 Qualified: YES

Standoff

(V): 12

(μA): 0.1

SP4022 시리즈는 단방향 또는 양방향 보호를 위해 각각 1 개 또는 2 개의 제너 다이오드와 함께

저 캐패시턴스 조정 다이오드를 통합하여 ESD 및 번개로 인한 서지 현상을 방지합니다.

These devices can safely absorb up to 15A per IEC61000-4-5 (tp=8/20μs) without performance degradation

and a minimum ±30kV ESD per IEC61000-4-2 International Standard.

이 소자들은 성능 저하없이 IEC61000-4-5 (tp = 8 / 20μs) 당 최대 15A를, IEC61000-4-2 국제 표준 당

최소 ± 30kV ESD를 안전하게 흡수 할 수있다.

The low loading capacitance and high surge capability make it ideal for protecting telecommunication ports

 such as xDSL and other high voltage, high speed legacy interfaces.

낮은 부하 커패시턴스 및 높은 서지 기능으로 인해 xDSL 및 기타 고전압,

고속 레거시 인터페이스와 같은 통신 포트를 보호하는 데 이상적입니다.

Features 풍모:

ESD IEC61000-4-2,±30kV contact, ±30kV air

EFT, IEC61000-4-4, 40A (5/50ns)

Lightning, IEC61000-4-5, 15A (tP=8/20μs)

Low capacitance of 1.3pF (@ VR=0V) 1.3pF의 낮은 커패시턴스 (@ VR = 0V)

Low leakage current 낮은 누설 전류

Unidirectional and Bidirectional configuration 단방향 및 양방향 구성

Small SOD323 package fits 0805 footprints 0805 발자국 크기의 소형SOD323 패키지

AEC-Q101 인증

Applications 응용 분야 :

xDSL Interfaces xDSL 인터페이스

RS-232

RS-485

Power Ports 전원 포트

Security Equipment 보안 장비

Instrumentation 수단

Medical Equipment 의료 장비

Computers and Peripherals 컴퓨터 및 주변기기

		Catalog # AEC-Q101 Qualified Standoff Voltage (V) ILeak (μA) ESD Contact (kV) ESD Air (kV) Lightning Immunity (8x20μs) (A) Clamp Voltage CI/OTYP (pF) Size Channels Stock Samples Compare SP4022-01FTG YES 12 0.1 30 30 15 19.0V@1A 1.3 SOD323 1 Check Order SP4022-01FTG-C YES 12 0.1 30 30 15 19.0V@1A 1.3 SOD323 1 Check Order
