1.3pF, 12A Discrete TVS DiodeAEC-Q101 Qualified: YESStandoff
Voltage(V): 15
ILeak(μA): 0.1
SP4023 시리즈는 단방향 또는 양방향 보호를 위해 각각 1 개 또는 2 개의 제너 다이오드와 함께
저 캐패시턴스 조정 다이오드를 통합하여 ESD 및 낙뢰 유발 서지 현상으로부터 보호합니다.
These devices can safely absorb up to 12A per IEC61000-4-5 (tp=8/20μs) without performance degradation
and a minimum ±30kV ESD per IEC61000-4-2 International Standard.
이 소자들은 성능 저하없이 IEC61000-4-5 (tp = 8 / 20μs) 당 최대 12A를, IEC61000-4-2
국제 표준 당 최소 ± 30kV ESD를 안전하게 흡수 할 수있다.
The low loading capacitance and high surge capability make it ideal for protecting telecommunication
ports such as xDSL and other high voltage, high speed legacy interfaces.
낮은 부하 커패시턴스 및 높은 서지 기능으로 인해 xDSL 및 기타 고전압, 고속 레거시
인터페이스와 같은 통신 포트를 보호하는 데 이상적입니다.
Features 풍모:
ESD IEC61000-4-2,±30kV contact, ±30kV air
EFT, IEC61000-4-4, 40A (5/50ns)
Lightning, IEC61000-4-5, 12A (tP=8/20μs)
Low capacitance of 1.3pF (@ VR=0V)
Low leakage current 낮은 누설 전류
Unidirectional and Bidirectional configuration 단방향 및 양방향 구성

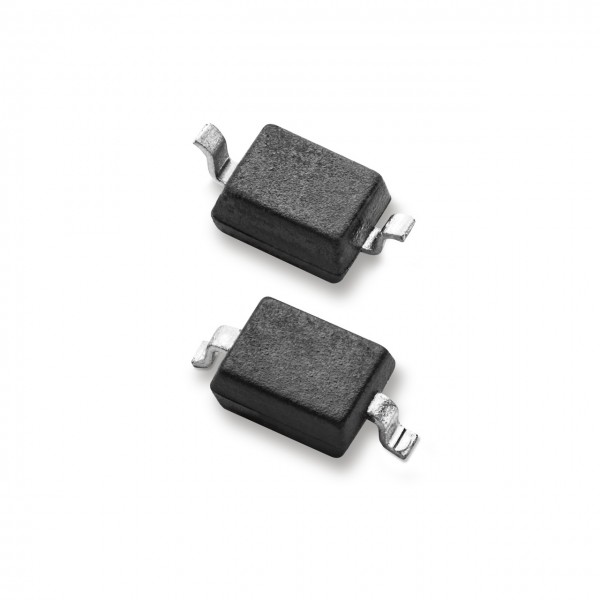

Small SOD323 package fits 0805 footprints 0805 발자국 크기의 소형 SOD323 패키지
AEC-Q101 qualified AEC-Q101 인증
Applications 응용 분야 :
xDSL Interfaces xDSL 인터페이스
RS-232
RS-485
Power Ports 전원 포트
Security Equipment 보안 장비
Instrumentation 수단
Medical Equipment 의료 장비
Computers and Peripherals 컴퓨터 및 주변기기
| Catalog # | AEC-Q101 Qualified | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | Clamp
Voltage | CI/OTYP
(pF) | Size | Channels | Stock | Samples | Compare |
|---|
 |  | | | | | | | | | | | | |
| SP4023-01FTG | YES | 15 | 0.1 | 30 | 30 | 12 | 23.0V@1A | 1.3 | SOD323 | 1 | Check | Order | |
| SP4023-01FTG-C | YES | 15 | 0.1 | 30 | 30 | 12 | 23.0V@1A | 1.3 | SOD323 | 1 | Check | Order | |
