3.3V Diode ArrayAEC-Q101 Qualified: YESStandoff
Voltage(V): 3.3
ILeak(μA): 0.1
SP4042는 저용량의 조향 다이오드와 TVS 다이오드를 통합하여 번개에 의한 서지 현상 및 ESD에 대해 2 채널의 보호 기능을 제공합니다.
This robust device can safely absorb up to 120A per IEC61000-4-5 (t P = 2/10μs) without performance
degradation and a minimum ±30kV ESD per IEC61000-4-2 international standard.
이 견고한 장치는 성능 저하없이 IEC61000-4-5 (tP = 2 / 10μs) 당 최대 120A를, IEC61000-4-2
국제 표준 당 최소 ± 30kV ESD를 안전하게 흡수 할 수 있습니다.
The low loading capacitance makes the SP4042 ideal for protecting Ethernet interfaces.
SP4042는 낮은 부하 커패시턴스로 인해 이더넷 인터페이스 보호에 이상적입니다.
Features 풍모:
ESD, IEC61000-4-2, ±30kV contact, ±30kV air
Lightning, IEC61000-4-5, 2nd edition,120A (tP=2/10μs)
EFT, IEC61000-4-4, 40A (tP=5/50ns)
Low capacitance of 11pF(TYP) per line
라인 당 11pF (TYP)의 낮은 커패시턴스
Low leakage current of 0.1μA (MAX) at 3.3V 3.3V에서
0.1μA (MAX)의 낮은 누설 전류
Lead-free and RoHS compliant
무연 및 RoHS 준수
Applications 응용 분야 :
10/100/1000 Ethernet Interfaces 10/100/1000 이더넷 인터페이스
Customer Premise Equipment (CPE) 고객 구내 장비 (CPE)
Carrier Class Equipment 캐리어 클래스 장비
PBX Systems PBX 시스템
| Catalog # | AEC-Q101 Qualified | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | Clamp
Voltage | CI/OTYP
(pF) | Size | Channels | Stock | Samples |
|---|
 |  | | | | | | | | | | | |

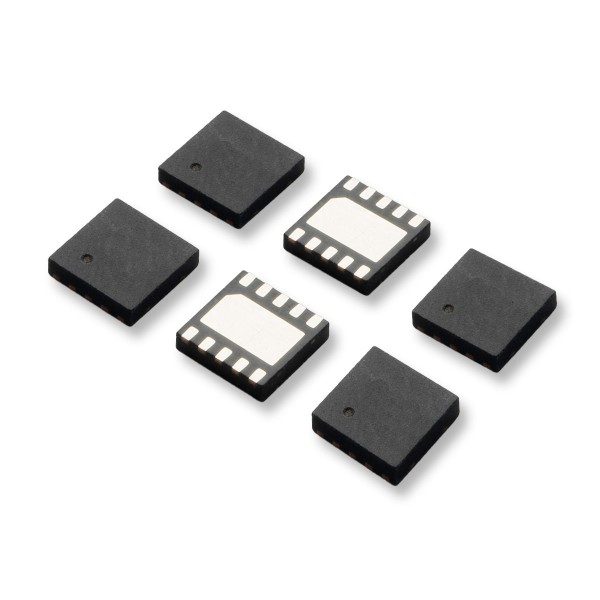

| SP4042-02UTG | YES | 3.3 | 0.1 | ±30 | ±30 | 120 | 17 | 11 | uDFN-10 | 2 | Check | Order |
