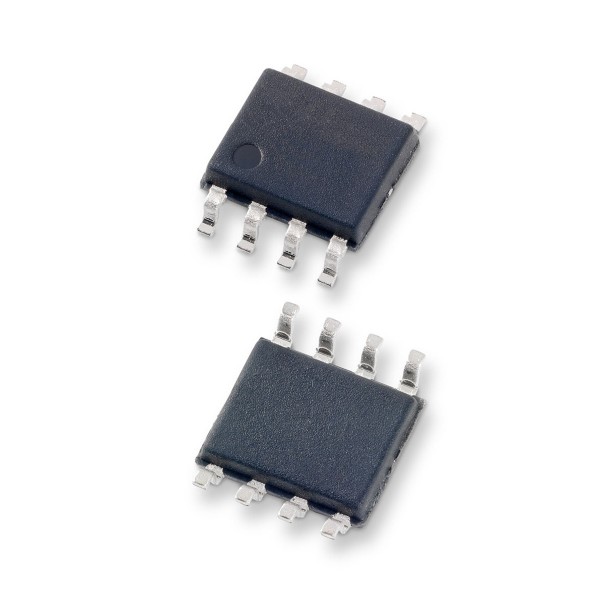

5pF, 8kV, SCR & Diode Rail Clamp Array
Standoff
Voltage
(V): 30
ILeak
(μA): 0.005, 0.02
ESD Contact
(kV): 8
SP725는 ESD 및 민감한 입력 회로의 과전압 보호를위한 SCR / 다이오드 양극성 구조의 어레이입니다.
The SP725 has 2 protection SCR/Diode device structures per input.
SP725는 입력 당 보호 SCR / 다이오드 장치 구조가 2 개 있습니다.
There are a total of 4 available inputs that can be used to protect up to 4 external signal or bus lines.
최대 4 개의 외부 신호 또는 버스 라인을 보호하는 데 사용할 수있는 총 4 개의 입력이 있습니다.
Overvoltage protection is from the IN (Pins 1 - 4) to V+ or V-.
과전압 보호 기능은 IN (핀 1 - 4)에서 V + 또는 V -로 전환됩니다.
The SCR structures are designed for fast triggering at a threshold of one +V BE diode threshold above V+ (Pin 5,6) or one -V BE diode threshold below V- (Pin 7,8).
SCR 구조는 V + (핀 5,6) 이상의 1 + V BE 다이오드 임계 값 또는 V- (핀 7,8) 아래의 1V BE
다이오드 임계 값의 임계 값에서 빠른 트리거링을 위해 설계되었다.
From an IN input, a clamp to V+ is activated if a transient pulse causes the input to be increased
to a voltage level greater than one V BE above V+.
IN 입력에서 과도 펄스가 V +보다 1 V BE 보다 큰 전압 레벨로 입력을 증가 시키면 V +에 대한 클램프가 활성화됩니다.
A similar clamp to V- is activated if a negative pulse, one V BE less than V-, is applied to an IN input.
V-에 대한 유사한 클램프는 IN 펄스 입력에 V-보다 작은 하나의 V- 펄스가인가되면 활성화됩니다.
Refer to Application Note AN9304 and AN9612 for further detail.
자세한 내용은 애플리케이션 노트 AN9304 및 AN9612를 참조하십시오.
Features 풍모:
ESD Interface per HBM Standards HBM 표준에 따른 ESD 인터페이스
- IEC 61000-4-2, Direct Discharge........... 8kV (Level 4) IEC 61000-4-2, 직접 방전 ........... 8kV (레벨 4)
- IEC 61000-4-2, Air Discharge................15kV (Level 4) IEC 61000-4-2, 공기 배출 ................ 15kV (레벨 4)
- MIL-STD-3015.7..................................................25kV MIL-STD-3015.7 ............................................. ..... 25kV
Peak Current Capability 첨두 전류 기능
- IEC 61000-4-5 8/20 µs Peak Pulse Current...... ± 9 A IEC 61000-4-5 8/20 μs 피크 펄스 전류 ...... ± 9 A
- Single Transient Pulse, 100 µs Pulse Width....... ± 4 A 단일 과도 펄스, 100 μs 펄스 폭 ....... ± 4 A
Designed to Provide Over-Voltage Protection 과전압 보호 기능 제공
- Single-Ended Voltage Range to......................... +30V 단일 종단 전압 범위 ......................... + 30V
- Differential Voltage Range to............................. ±15V 차동 전압 범위 ± 15V
- Fast Switching...............................................2ns Risetime 고속 스위칭 ....................................... 2ns 상승 시간
- Low Input Leakages...........................5 nA at 25 ºC Typical 낮은 입력 누설 ........................... 25 ° C에서 5 nA
- Low Input Capacitance....................................5 pF Typical 낮은 입력 커패시턴스 .................................... 5 pF Typical
- An Array of 4 SCR/Diode Pairs 4 개의 SCR / 다이오드 쌍 어레이
- Operating Temperature Range..................-40ºC to 105ºC 작동 온도 범위 ..................- 40ºC - 105ºC
