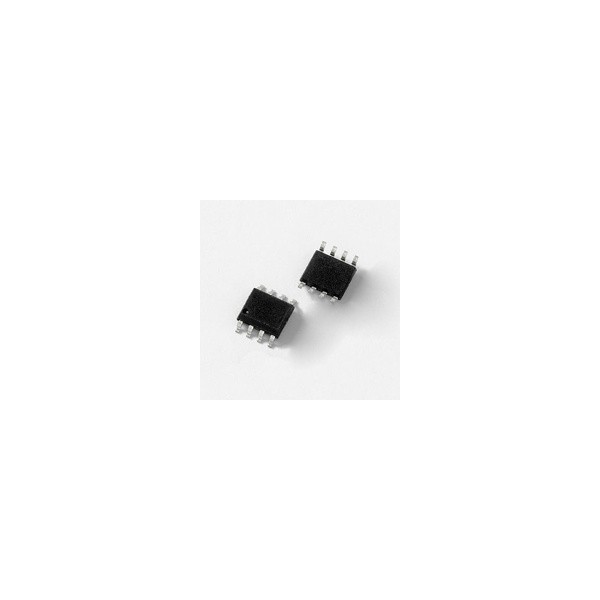

8pF 35A Diode Array
Standoff
Voltage(V): 3.3
ILeak(μA): 1
ESD Contact(kV): 30
SRDA3.3 시리즈 TVS 다이오드 어레이는 저 정전 용량 스티어링 다이오드와 추가 제너 다이오드를 통합하여
ESD 및 높은 서지 현상으로부터 데이터 라인을 보호합니다.
These devices can safely absorb up to 35A and repetitive ESD strikes at ±30kV without performance degradation,
providing 40 percent higher surge and 20 percent higher power handling capability compared toother available solutions.
이 소자들은 성능 저하없이 최대 35A 및 반복적 인 ESD 스트라이크를 ± 30kV까지 흡수 할 수 있으며,
다른 솔루션과 비교하여 40 % 높은 서지와 20 % 높은 전력 처리 기능을 제공한다.
With 50 percent lower loading capacitance than similar market solutions, they're ideal for protecting
telecommunications interfaces without sacrificing signal integrity.
유사한 시장 솔루션보다 50 % 낮은 부하 커패시턴스를 통해 신호 무결성을 희생시키지 않으면서
텔레콤 인터페이스를 보호하는 데 이상적입니다.
Features 풍모:
Robust surge protection: Lightning, IEC61000-4-5, 35A (8/20µs), peak pulse power, 600W (8/20µs)
견고한 서지 보호 : 번개, IEC61000-4-5, 35A (8 / 20μs), 피크 펄스 전력, 600W (8 / 20μs)
Low dynamic resistance (RDYN) of 0.5Ω
0.5Ω의 낮은 동적 저항 (RDYN)
Low capacitance of 8pF (typ) /10pF (max) from I/O to
GND I / O에서 GND까지 8pF (일반) / 10pF (최대)의 낮은 커패시턴스
Enhanced ESD capability: ESD, IEC61000-4-2, ±30kV contact, ±30kV air
향상된 ESD 기능 : ESD, IEC61000-4-2, ± 30kV 접촉, ± 30kV 공기
Benefits 이점:
40 percent higher surge and 20 percent higher power handling capability compared to similar market solutions;
유사한 시장 솔루션에 비해 40 % 높은 서지와 20 % 더 높은 전력 처리 기능;
provides more overhead to electrical threats defined by regulatory standards
규제 표준에 의해 정의 된 전기 위협에 더 많은 오버 헤드를 제공합니다.
Provides very low clamping voltages for sensitive chipsets, protecting them from catastrophic failure and maximizing system reliability
민감한 칩셋에 대해 매우 낮은 클램핑 전압을 제공하여 치명적인 오류로부터 시스템을 보호하고 시스템 안정성을 극대화합니다.
50 percent lower maximum capacitance than other solutions helps to preserve signal integrity and minimize data loss during transmission
다른 솔루션보다 50 % 낮은 최대 커패시턴스는 신호 무결성을 보존하고 전송 중 데이터 손실을 최소화하는 데 도움이됩니다.
Enhanced ESD protection far exceeds the highest level of the IEC61000-4-2 standard (±8kV)
강화 된 ESD 보호 기능은 IEC61000-4-2 표준 (± 8kV)의 최고 수준을 훨씬 초과합니다.
Applications 응용 분야 :
Tertiary (IC side) protection of
3 차 (IC 측면) 보호 :
T1/E1/T3/E3 data lines T1 / E1 / T3 / E3 데이터 라인
10/100 Ethernet interfaces 10/100 이더넷 인터페이스
Video lines 비디오 라인
xDSL interfaces xDSL 인터페이스
RS-232, RS-485 interfaces RS-232, RS-485 인터페이스
SRDA3.3-4BTG
