StandoffVoltage(V): 6
ILeak(μA): 0.1
ESD Contact(kV): 20
2pF, 20kV, ESD 및 서지 보호용 저용량 다이오드 어레이
The SRV05 integrates low capacitance rail-to-rail diodes with an additional zener diode to protect each I/O pin against ESD and high surge events.
SRV05는 ESD 및 높은 서지 현상으로부터 각 I / O 핀을 보호하기 위해 추가 정전기 방지 다이오드와
저 캐패시턴스 레일 - 투 - 레일 다이오드를 통합합니다.
This robust device can safely absorb surge current per IEC61000-4-5 (t P =8/20μs) without performance degradation
and a minimum ±20kV ESD per IEC61000-4-2.
이 견고한 소자는 성능 저하없이 IEC61000-4-5 (tP = 8 / 20μs) 당 서지 전류를 안전하게 흡수 할 수 있으며
IEC61000-4-2 당 최소 ± 20kV ESD를 안전하게 흡수 할 수있다.
Their very low loading capacitance also makes them ideal for protecting high speed signal pins.
매우 낮은 부하 커패시턴스는 또한 고속 신호 핀 보호에 이상적입니다.
Features 풍모:
ESD, IEC61000-4-2, ±20kV contact, ±30kV air
ESD, IEC61000-4-2, ± 20kV 접촉, ± 30kV 공기
EFT, IEC61000-4-4, 40A (5/50ns)
Lightning, IEC61000-4-5, 10A (8/20μs)
번개, IEC61000-4-5, 10A (8 / 20μs)
Low capacitance of 2pF (TYP) per I/O
I / O 당 2pF (TYP)의 낮은 커패시턴스
Low leakage current of 0.5µA (MAX) at 5V
5V에서 0.5μA (MAX)의 낮은 누설 전류

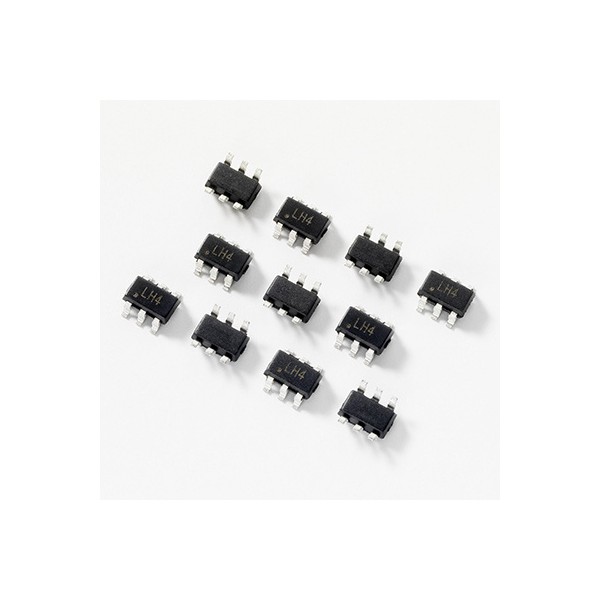

Small SOT23-6 packaging
소형 SOT23-6 패키지
Applications 응용 분야 :
LCD/PDP TVs LCD / PDP TV
Monitors and Notebooks 모니터 및 노트북
10/100/1000 Ethernet 10/100/1000 이더넷
Firewire 파이어 와이어
Set Top Boxes 상단 상자 설정
Flat Panel Displays 평면 패널 디스플레이
Portable Medical 휴대용 의료
| Catalog # | Standoff
Voltage
(V) | ILeak
(μA) | ESD Contact
(kV) | ESD Air
(kV) | Lightning
Immunity
(8x20μs)
(A) | Clamp
Voltage | CI/OTYP
(pF) | Size | Polarity | Channels | Stock | Samples |
|---|
 |  | | | | | | | | | | | |
| SRV05-4HTG | 6 | 0.1 | 20 | 30 | 10 | 8.8V @ 1A | 2.4 | SOT23-6 | Bipolar | 4 | Check | Order |
