TP5KP > TVS Diodes

Axial Leaded – 5000W > TP5KP series

VR (Vso): 11, 12, 13, 14, 15, 16, 17, 18, 20, 22

Watts (W): 5000

IPP 10x1000μs (A): 280.2, 256.3, 237.2, 219.8, 209, 196.2, 184.8, 174.7, 157.4, 143.7

TP5KP 시리즈는 특히 번개 및 기타 일시적인 전압 이벤트로 인한 과도 전압으로부터 민감한 전자 장비를 보호하도록 설계되었습니다

Features 풍모:

High reliability application and automotive grade AEC-Q101 qualified

높은 신뢰성 어플리케이션 및 자동차 등급 AEC-Q101 인증

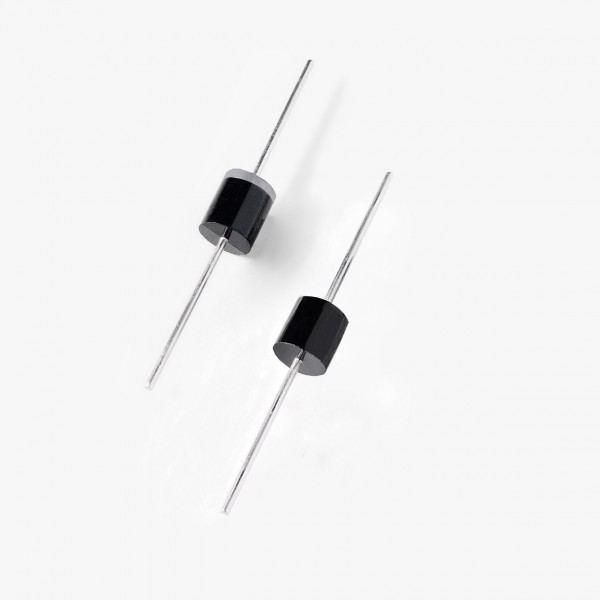

Glass passivated chip junction in P600 Package

유리가 P600 패키지로 칩 접합부를 부동 태화

5000W peak pulse capability at 10/1000μs waveform, repetition rate (duty cycles)

:0.01% 10 / 1000μs 파형에서 5000W 피크 펄스 성능, 반복률 (듀티 사이클) : 0.01 %

Fast response time: typically less than 1.0ps from 0 Volts to BV min

빠른 응답 시간 : 일반적으로 0 볼트에서 BV 분까지 1.0ps 미만

Excellent clamping capability 탁월한 클램핑 기능

Typical failure mode is short from over-specified voltage or current

과도하게 규정 된 전압 또는 전류로 인해 일반적인 고장 모드가 짧음

Whisker test is conducted based on JEDEC JESD201A per its table 4a and 4c

수염 테스트는 JEDEC JESD201A에 따라 테이블 4a 및 4c에 따라 수행됩니다

IEC-61000-4-2 ESD 30kV(Air), 30kV (Contact) IEC-61000-4-2 ESD 30kV (공기), 30kV (접점)

ESD protection of data lines in accordance with IEC 61000-4-2 IEC 61000-4-2에 따른 데이터 라인의 ESD 보호

EFT protection of data lines in accordance with IEC 61000-4-4 IEC 61000-4-4에 따른 데이터 라인의 EFT 보호

Low incremental surge resistance 낮은 증분 서지 저항

Typical IR less than 2μA when VBR min>12V VBR이 최소> 12V 일 때 일반적인 IR은 2μA 미만

High temperature to reflow soldering guaranteed: 260°C/10sec / 0.375”,(9.5mm) lead length, 5 lbs., (2.3kg) tension

리플 로우 솔더링에 대한 고온 : 260 ° C / 10 초 / 0.375 "(9.5mm) 리드 길이, 5 파운드 (2.3kg) 인장

VBR @ TJ= VBR@25°C x (1+αT x (TJ - 25)) (αT: Temperature Coefficient, typical value is 0.1%)

VBR @ TJ = VBR @ 25 ° C x (1 + αT x (TJ - 25)) (αT : 온도 계수, 대표 값은 0.1 % 임)

Plastic package is flammability rated V-0 per Underwriters Laboratories Underwriters Laboratories

에 따라 플라스틱 패키지의 난연성 등급은 V-0입니다.

Matte tin lead–free plated 무연 주석 도금 무연

Halogen free and RoHS compliant 할로겐 프리 및 RoHS 준수

Pb-free E3 means 2nd level interconnect is Pb-free and the terminal finish material is tin(Sn) (IPC/JEDEC J-STD- 609A.01)

Pb-Free E3는 2 차 레벨 상호 연결이 Pb-free이고 단자 마감 재료가 주석 (Sn)임을 의미합니다 (IPC / JEDEC J-STD- 609A.01)

Applications 응용 분야 :

TVS devices are ideal for the protection of I/O interfaces, VCC bus and other vulnerable circuits used

in telecom, computer, industrial and consumer electronic applications

TVS 장치는 I / O 인터페이스, 통신, 컴퓨터, 산업 및 소비자 전자 응용 프로그램에 사용되는 VCC 버스 및 기타 취약한 회로 보호에 이상적입니다.

Catalog #	VR (Vso)	Watts (W)	IPP 10x1000μs (A)	MIN VBR@IT (V)	MAX VBR@IT (V)	Vc (V)	IT (mA)	Ir@Vso (μA)	Max Temp (deg C)	Stock	Samples	Compare
TP5KP11A	11	5000	280.2	12.2	13.5	18.2	5	2	150	Check	Order
TP5KP11CA	11	5000	280.2	12.2	13.5	18.2	5	2	150	Check	Order
TP5KP12A	12	5000	256.3	13.3	14.7	19.9	5	2	150	Check	Order
TP5KP12CA	12	5000	256.3	13.3	14.7	19.9	5	2	150	Check	Order
TP5KP13A	13	5000	237.2	14.4	15.9	21.5	5	2	150	Check	Order
TP5KP13CA	13	5000	237.2	14.4	15.9	21.5	5	2	150	Check	Order
TP5KP14A	14	5000	219.8	15.6	17.2	23.2	5	2	150	Check	Order
TP5KP14CA	14	5000	219.8	15.6	17.2	23.2	5	2	150	Check	Order
TP5KP15A	15	5000	209	16.7	18.5	24.4	5	2	150	Check	Order
TP5KP15CA	15	5000	209	16.7	18.5	24.4	5	2	150	Check	Order
TP5KP16A	16	5000	196.2	17.8	19.7	26	5	2	150	Check	Order
TP5KP16CA	16	5000	196.2	17.8	19.7	26	5	2	150	Check	Order
TP5KP17A	17	5000	184.8	18.9	20.9	27.6	5	2	150	Check	Order
TP5KP17CA	17	5000	184.8	18.9	20.9	27.6	5	2	150	Check	Order
TP5KP18A	18	5000	174.7	20	22.1	29.2	5	2	150	Check	Order
TP5KP18CA	18	5000	174.7	20	22.1	29.2	5	2	150	Check	Order
TP5KP20A	20	5000	157.4	22.2	24.5	32.4	5	2	150	Check	Order
TP5KP20CA	20	5000	157.4	22.2	24.5	32.4	5	2	150	Check	Order
TP5KP22A	22	5000	143.7	24	26.9	35.5	5	2	150	Check	Order
TP5KP22CA	22	5000	143.7	24	26.9	35.5	5	2	150	Check	Order
TP5KP24A	24	5000	131.1	26.7	29.5	38.9	5	2	150	Check	Order
TP5KP24CA	24	5000	131.1	26.7	29.5	38.9	5	2	150	Check	Order
TP5KP26A	26	5000	121.1	28.9	31.9	42.1	5	2	150	Check	Order
TP5KP26CA	26	5000	121.1	28.9	31.9	42.1	5	2	150	Check	Order
TP5KP28A	28	5000	112.3	31.1	34.4	45.4	5	2	150	Check	Order
TP5KP28CA	28	5000	112.3	31.1	34.4	45.4	5	2	150	Check	Order
TP5KP30A	30	5000	105.4	33.3	36.8	48.4	5	2	150	Check	Order
TP5KP30CA	30	5000	105.4	33.3	36.8	48.4	5	2	150	Check	Order
TP5KP33A	33	5000	95.7	36.7	40.6	53.3	5	2	150	Check	Order
TP5KP33CA	33	5000	95.7	36.7	40.6	53.3	5	2	150	Check	Order
TP5KP36A	36	5000	87.8	40	44.2	58.1	5	2	150	Check	Order
TP5KP36CA	36	5000	87.8	40	44.2	58.1	5	2	150	Check	Order
TP5KP40A	40	5000	79.1	44.4	49.1	64.5	5	2	150	Check	Order
TP5KP40CA	40	5000	79.1	44.4	49.1	64.5	5	2	150	Check	Order
TP5KP43A	43	5000	73.5	47.8	52.8	69.4	5	2	150	Check	Order
TP5KP43CA	43	5000	73.5	47.8	52.8	69.4	5	2	150	Check	Order
TP5KP45A	45	5000	70.2	50	55.3	72.7	5	2	150	Check	Order
TP5KP45CA	45	5000	70.2	50	55.3	72.7	5	2	150	Check	Order
TP5KP48A	48	5000	65.9	53.3	58.9	77.4	5	2	150	Check	Order
TP5KP48CA	48	5000	65.9	53.3	58.9	77.4	5	2	150	Check	Order
TP5KP51A	51	5000	61.9	56.7	62.7	82.4	5	2	150	Check	Order
TP5KP51CA	51	5000	61.9	56.7	62.7	82.4	5	2	150	Check	Order
TP5KP54A	54	5000	58.6	60	66.3	87.1	5	2	150	Check	Order
TP5KP54CA	54	5000	58.6	60	66.3	87.1	5	2	150	Check	Order
TP5KP58A	58	5000	54.5	64.4	71.2	93.6	5	2	150	Check	Order
TP5KP58CA	58	5000	54.5	64.4	71.2	93.6	5	2	150	Check	Order
TP5KP60A	60	5000	52.7	66.7	73.7	96.8	5	2	150	Check	Order
TP5KP60CA	60	5000	52.7	66.7	73.7	96.8	5	2	150	Check	Order
