TP6KE Series
VR (Vso): 11.10, 12.80, 13.60, 15.30, 17.10, 18.80, 20.50, 23.10, 25.60, 28.20 Watts (W): 600 IPP 10x1000μs (A): 33.5, 28.8, 27.1, 24.2, 22.0, 19.9, 18.4, 16.3, 14.7, 13.3
TP6KE 시리즈 자동차 TVS 다이오드는 부하 덤프 및 기타 일시적인 전압 이벤트로 인한 과도 전압으로부터 민감한 전자 장비를 보호하도록 특별히 설계되었습니다.

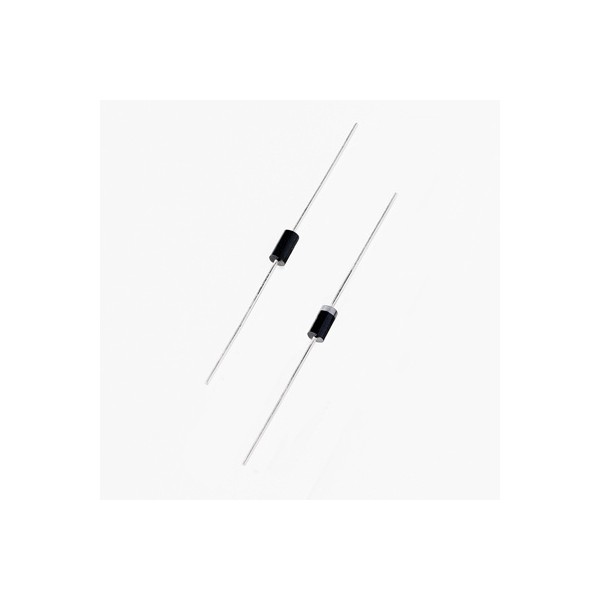

These AEC-Q101 qualified devices offer a 600W peak pulse power dissipation rating in a standard DO-15 package and high temperature capability with an operating junction temperature (T j ) of up to 175°C.
AEC-Q101 인증을받은 이들 디바이스는 표준 DO-15 패키지에서 600W 피크 펄스 전력 소비 등급을 제공하며 최대 175 ° C의 동작 접합 온도 ( Tj )로 고온 성능을 제공한다.
Their superior electrical performance and compact design gives circuit designers the opportunity to upgrade their circuit protection in an existing design footprint or provide more robust protection than other industry solutions for new projects.
탁월한 전기적 성능과 컴팩트 한 디자인 덕분에 회로 설계자는 기존 설계 풋 프린트에서 회로 보호 기능을 업그레이드하거나 새로운 프로젝트를위한 다른 산업 솔루션보다 강력한 보호 기능을 제공 할 수 있습니다.
Features 특징 :
600W Pppm (peak pulse power) dissipation rating (10×1000μs waveform) 600W Pppm (피크 펄스 전력) 손실 정격 (10 × 1000μs 파형) AEC-Q101 qualified AEC-Q101 인증 DO-15 package DO-15 패키지 Both uni-directional and bi-directional polarity devices offer 10V to 77V standoff voltage range 단방향 및 양방향 극성 장치 모두 10V ~ 77V 스탠드 오프 전압 범위 제공
High temperature capability; 고온 성능; operating junction temperature (T j ) of up to 175°C 최대 175 ° C의 동작 접합 온도 ( Tj )
Complies with IEC 61000-4-2 and IEC 61000-4-4 standards IEC 61000-4-2 및 IEC 61000-4-4 표준 준수
Applications 응용 분야 :
High density card design for high reliability and automotive applications 높은 신뢰성과 자동차 어플리케이션을위한 고밀도 카드 디자인
Protection of I/O interfaces, VCC bus and other vulnerable circuits used in telecom, computer, industrial and portable consumer electronics 통신, 컴퓨터, 산업 및 휴대용 가전 제품에 사용되는 I / O 인터페이스, VCC 버스 및 기타 취약한 회로 보호
|
