TPSMB > TVS Diodes

Qualified to AEC-Q101

VR (Vso): 8.55, 9.4, 10.2, 11.10, 12.80, 13.60, 15.30, 17.10, 18.80, 20.50

Watts (W): 600

IPP 10x1000μs (A): 42.1, 39.1, 36.5, 33.5, 28.8, 27.1, 24.2, 22, 19.9, 18.4

TPSMB 시리즈 내의 제품은 AEC-Q101 인증을 받았으며 자동차 애플리케이션에 사용하기에 적합합니다.

The TPSMB series Transient Voltage Suppression (TVS) Diode offers secondary protection of sensitive automotive and other electronics from transients induced by load dump and other transient voltage events.

TPSMB 시리즈 TVS (Transient Voltage Suppression) 다이오드는 부하 덤프 및 기타 과도 전압 이벤트로 인한 과도 전류로부터

민감한 자동차 및 기타 전자 장치를 2 차 보호합니다.

It's AEC-Q101 qualified, which makes it an ideal choice for protecting I/O interfaces,

VCC bus and other vulnerable circuits used in automotive applications.

AEC-Q101 인증은 I / O 인터페이스, VCC 버스 및 자동차 애플리케이션에 사용되는 기타 취약한 회로 보호에 이상적인 선택입니다.

Features 풍모:

600W Pppm (peak pulse power) dissipation rating (10×1000 μs waveform) 600W Pppm

(피크 펄스 전력) 손실 정격 (10 × 1000μs 파형)

AEC-Q101 qualified

AEC-Q101 인증

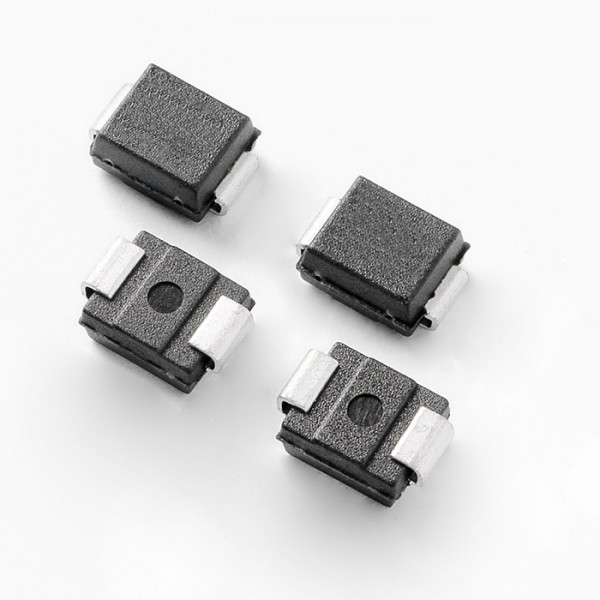

SMB package (DO-214AA)

SMB 패키지 (DO-214AA)

Both uni-directional and bi-directional polarity devices offer 10V to 77V standoff voltage range

단방향 및 양방향 극성 장치 모두 10V ~ 77V 스탠드 오프 전압 범위 제공

Complies with IEC 61000-4-2 and IEC 610000-4-4 standards

IEC 61000-4-2 및 IEC 610000-4-4 표준 준수

Benefits 이점:

Very popular power dissipation rating for automotive applications

자동차 애플리케이션을위한 매우 일반적인 소비 전력 정격

Automotive-grade products are well-suited for high reliability applications

자동차 등급 제품은 고 신뢰성 애플리케이션에 매우 적합합니다.

Standard package and compact footprint allow quick and easy layout in high reliability applications

표준 패키지 및 소형 풋 프린트로 높은 신뢰성 어플리케이션에서 빠르고 쉬운 레이아웃 가능

Wide standoff voltage range fulfills all design requirements for automotive applications

넓은 스탠드 오프 전압 범위는 자동차 애플리케이션의 모든 설계 요구 사항을 충족시킵니다.

Helps designers meet global regulatory standards

설계자가 글로벌 규제 표준을 충족하도록 지원합니다.

Applications 응용 분야 :

DC power protection and ESD protection in automotive electronics like

: 자동차 전자 제품의 DC 전원 보호 및 ESD 보호 :

Electronic control units

전자 제어 유닛

BCMs

CAN bus

LIN bus

엔터테인먼트 시스템

높은 신뢰성이 요구되는 휴대용 장치

Catalog #	VR (Vso)	Watts (W)	IPP 10x1000μs (A)	MIN VBR@IT (V)	MAX VBR@IT (V)	Vc (V)	IT (mA)	Ir@Vso (μA)	Max Temp (deg C)	Stock	Samples	Compare
TPSMB10A	8.55	600	42.1	9.5	10.5	14.5	1	5	175	Check	Order
TPSMB10CA	8.55	600	42.1	9.5	10.5	14.5	1	5	175	Check	Order
TPSMB11A	9.4	600	39.1	10.5	11.6	15.6	1	2	175	Check	Order
TPSMB11CA	9.4	600	39.1	10.5	11.6	15.6	1	2	175	Check	Order
TPSMB12A	10.2	600	36.5	11.4	12.6	16.7	1	2	175	Check	Order
TPSMB12CA	10.2	600	36.5	11.4	12.6	16.7	1	2	175	Check	Order
TPSMB13A	11.10	600	33.5	12.4	13.7	18.2	1	1	175	Check	Order
TPSMB13CA	11.10	600	33.5	12.4	13.7	18.2	1	1	175	Check	Order
TPSMB15A	12.80	600	28.8	14.3	15.8	21.2	1	1	175	Check	Order
TPSMB15CA	12.80	600	28.8	14.3	15.8	21.2	1	1	175	Check	Order
TPSMB16A	13.60	600	27.1	15.2	16.8	22.5	1	1	175	Check	Order
TPSMB16CA	13.60	600	27.1	15.2	16.8	22.5	1	1	175	Check	Order
TPSMB18A	15.30	600	24.2	17.1	18.9	25.5	1	1	175	Check	Order
TPSMB18CA	15.30	600	24.2	17.1	18.9	25.5	1	1	175	Check	Order
TPSMB20A	17.10	600	22	19	21	27.7	1	1	175	Check	Order
TPSMB20CA	17.10	600	22	19	21	27.7	1	1	175	Check	Order
TPSMB22A	18.80	600	19.9	20.9	23.1	30.6	1	1	175	Check	Order
TPSMB22CA	18.80	600	19.9	20.9	23.1	30.6	1	1	175	Check	Order
TPSMB24A	20.50	600	18.4	22.8	25.2	33.2	1	1	175	Check	Order
TPSMB24CA	20.50	600	18.4	22.8	25.2	33.2	1	1	175	Check	Order
TPSMB27A	23.10	600	16.3	25.7	28.4	37.5	1	1	175	Check	Order
TPSMB27CA	23.10	600	16.3	25.7	28.4	37.5	1	1	175	Check	Order
TPSMB30A	25.60	600	14.7	28.5	31.5	41.4	1	1	175	Check	Order
TPSMB30CA	25.60	600	14.7	28.5	31.5	41.4	1	1	175	Check	Order
TPSMB33A	28.20	600	13.3	31.4	34.7	45.7	1	1	175	Check	Order
TPSMB33CA	28.20	600	13.3	31.4	34.7	45.7	1	1	175	Check	Order
TPSMB36A	30.80	600	12.2	34.2	37.8	49.9	1	1	175	Check	Order
TPSMB36CA	30.80	600	12.2	34.2	37.8	49.9	1	1	175	Check	Order
TPSMB39A	33.30	600	11.3	37.1	41	53.9	1	1	175	Check	Order
TPSMB39CA	33.30	600	11.3	37.1	41	53.9	1	1	175	Check	Order
TPSMB400A-A	342	600	1.1	380	420	548	1	1	150	Check	Order
TPSMB43A	36.80	600	10.3	40.9	45.2	59.3	1	1	175	Check	Order
TPSMB43CA	36.80	600	10.3	40.9	45.2	59.3	1	1	175	Check	Order
TPSMB440A-A	376	600	1	418	462	602	1	1	150	Check	Order
TPSMB47A	40.20	600	9.4	44.7	49.4	64.8	1	1	175	Check	Order
TPSMB47CA	40.20	600	9.4	44.7	49.4	64.8	1	1	175	Check	Order
TPSMB480A-A	408	600	0.9	456	504	658	1	1	150	Check	Order
TPSMB480CA-A	408	600	0.9	456	504	658	1	1	150	Check	Order
TPSMB510A-A	434	600	0.9	485	535	698	1	1	150	Check	Order
TPSMB510CA-A	434	600	0.9	485	535	698	1	1	150	Check	Order
TPSMB51A	43.60	600	8.7	48.5	53.6	70.1	1	1	175	Check	Order
TPSMB51CA	43.60	600	8.7	48.5	53.6	70.1	1	1	175	Check	Order
TPSMB530A-A	451	600	0.8	503.5	556.5	725	1	1	150	Check	Order
TPSMB530CA-A	451	600	0.8	503.5	556.5	725	1	1	150	Check	Order
TPSMB540A-A	460	600	0.8	513	567	740	1	1	150	Check	Order
TPSMB540CA-A	460	600	0.8	513	567	740	1	1	150	Check	Order
TPSMB550A-A	468	600	0.8	522.5	577.5	760	1	1	150	Check	Order
TPSMB550CA-A	468	600	0.8	522.5	577.5	760	1	1	150	Check	Order
TPSMB56A	47.80	600	7.9	53.2	58.8	77	1	1	175	Check	Order
TPSMB56CA	47.80	600	7.9	53.2	58.8	77	1	1	175	Check	Order
TPSMB62A	53.00	600	7.2	58.9	65.1	85	1	1	175	Check	Order
TPSMB62CA	53.00	600	7.2	58.9	65.1	85	1	1	175	Check	Order
TPSMB68A	58.10	600	6.6	64.6	71.4	92	1	1	175	Check	Order
TPSMB68CA	58.10	600	6.6	64.6	71.4	92	1	1	175	Check	Order
TPSMB7.5A	6.4	600	54	7.13	7.88	11.3	10	250	175	Check	Order
TPSMB75A	64.10	600	5.9	71.3	78.8	103	1	1	175	Check	Order
TPSMB75CA	64.10	600	5.9	71.3	78.8	103	1	1	175	Check	Order
TPSMB8.2A	7.02	600	50.4	7.79	8.61	12.1	10	100	175	Check	Order
TPSMB82A	70.10	600	5.4	77.9	86.1	113	1	1	175	Check	Order
TPSMB82CA	70.10	600	5.4	77.9	86.1	113	1	1	175	Check	Order
TPSMB9.1A	7.78	600	45.5	8.65	9.55	13.4	1	25	175	Check	Order
TPSMB91A	77.80	600	4.9	86.5	95.5	125	1	1	175	Check	Order
TPSMB91CA	77.80	600	4.9	86.5	95.5	125	1	1	175	Check	Order
