TPSMC > TVS Diodes

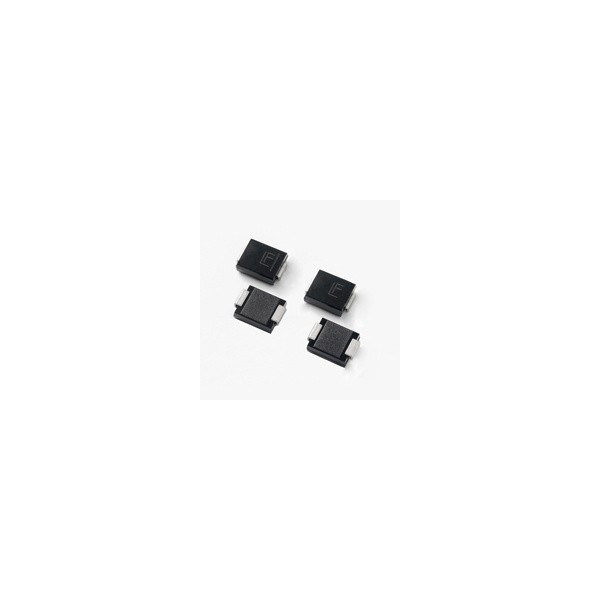

Surface Mount, 1500W TVS Diode-AEC-Q101 Qualified

IPP 10x1000μs (A): 91, 83.5, 71.7, 67.6, 60.3, 54.9, 49.7, 45.8, 40.5, 36.7

AEC-Q101 인증 TPSMC 시리즈는 번개 및 기타 일시적인 전압 이벤트로 인한

과도 전압으로부터 민감한 전자 장비를 보호하도록 특별히 설계되었습니다.

High reliability application and automotive grade AEC Q101 qualified

높은 신뢰성 어플리케이션 및 자동차 등급 AEC Q101 인증

1500W peak pulse power capability at 10/1000μs waveform, repetition rate (duty cycles):0.01%

10 / 1000μs 파형에서 1500W 피크 펄스 전력 성능, 반복률 (듀티 사이클) : 0.01 %

For surface mounted applications to optimize board space

보드 공간을 최적화하기 위해 표면 실장 어플리케이션 용

Low profile package.

로우 프로파일 패키지.

Typical failure mode is short from over-specified voltage or current

과도하게 규정 된 전압 또는 전류로 인해 일반적인 고장 모드가 짧음

Whisker test is conducted based on JEDEC JESD201A per its table 4a and 4c

수염 테스트는 JEDEC JESD201A에 따라 테이블 4a 및 4c에 따라 수행됩니다

IEC-61000-4-2 ESD 15kV(Air), 8kV (Contact)

IEC-61000-4-2 ESD 15kV (공기), 8kV (접촉)

ESD protection of data lines in accordance with IEC 61000-4-2 (IEC801-2)

IEC 61000-4-2 (IEC801-2)에 따른 데이터 라인의 ESD 보호

EFT protection of data lines in accordance with IEC 61000-4-4 (IEC801-4)

IEC 61000-4-4 (IEC801-4)에 따른 데이터 라인의 EFT 보호

Fast response time: typically less than 1.0ps from 0V to BV min

빠른 응답 시간 : 일반적으로 0V에서 BV min까지 1.0ps 미만

Excellent clamping capability

탁월한 클램핑 기능

Low incremental surge resistance

낮은 증분 서지 저항

Typical IR less than 1μA above 13V

13V 이상에서 1μA 미만의 일반 IR

High temperature soldering guaranteed: 160°C/10 seconds at terminals

고온 납땜 보장 : 터미널에서 160 ° C / 10 초

Plastic package has underwriters laboratory flammability

94V-O 플라스틱 포장에는 실험실 가연성 94V-O가 보험업자에 의하여있다

Meet MSL level1, per J-STD-020, LF maximum peak of 260°C

J-STD-020에 따른 MSL 레벨 1, 260 ° C의 LF 최대 피크 충족

Matte tin lead–free plated

무연 주석 도금 무연

Halogen free and RoHS compliant

할로겐 프리 및 RoHS 준수

Applications 응용 분야 :

TVS devices are ideal for the protection of I/O Interfaces, VCC bus and other vulnerable circuits used in Telecom,

Computer, Industrialand Consumer electronic applications.

TVS 장치는 I / O 인터페이스, VCC 버스 및 통신, 컴퓨터, 산업 및 소비자 전자 애플리케이션에

사용되는 기타 취약한 회로를 보호하는 데 이상적입니다.

Catalog # VR (Vso) Watts (W) IPP 10x1000μs (A) MIN VBR@IT (V) MAX VBR@IT (V) Vc (V) IT (mA) Ir@Vso (μA) Max Temp (deg C) Stock Samples Compare TPSMC12A 10.2 1500 91 11.4 12.6 16.7 1 5 150 Check Order TPSMC12CA 10.2 1500 91 11.4 12.6 16.7 1 5 150 Check Order TPSMC13A 11.1 1500 83.5 12.4 13.7 18.2 1 1 150 Check Order TPSMC13CA 11.1 1500 83.5 12.4 13.7 18.2 1 1 150 Check Order TPSMC15A 12.8 1500 71.7 14.3 15.8 21.2 1 1 150 Check Order TPSMC15CA 12.8 1500 71.7 14.3 15.8 21.2 1 1 150 Check Order TPSMC16A 13.6 1500 67.6 15.2 16.8 22.5 1 1 150 Check Order TPSMC16CA 13.6 1500 67.6 15.2 16.8 22.5 1 1 150 Check Order TPSMC18A 15.3 1500 60.3 17.1 18.9 25.2 1 1 150 Check Order TPSMC18CA 15.3 1500 60.3 17.1 18.9 25.2 1 1 150 Check Order TPSMC20A 17.1 1500 54.9 19 21 27.7 1 1 150 Check Order TPSMC20CA 17.1 1500 54.9 19 21 27.7 1 1 150 Check Order TPSMC22A 18.8 1500 49.7 20.9 23.1 30.6 1 1 150 Check Order TPSMC22CA 18.8 1500 49.7 20.9 23.1 30.6 1 1 150 Check Order TPSMC24A 20.5 1500 45.8 22.8 25.2 33.2 1 1 150 Check Order TPSMC24CA 20.5 1500 45.8 22.8 25.2 33.2 1 1 150 Check Order TPSMC27A 23.1 1500 40.5 25.7 28.4 37.5 1 1 150 Check Order TPSMC27CA 23.1 1500 40.5 25.7 28.4 37.5 1 1 150 Check Order TPSMC30A 25.6 1500 36.7 28.5 31.5 41.4 1 1 150 Check Order TPSMC30CA 25.6 1500 36.7 28.5 31.5 41.4 1 1 150 Check Order TPSMC33A 28.2 1500 33.3 31.4 34.7 45.7 1 1 150 Check Order TPSMC33CA 28.2 1500 33.3 31.4 34.7 45.7 1 1 150 Check Order TPSMC36A 30.8 1500 30.5 34.2 37.8 49.9 1 1 150 Check Order TPSMC36CA 30.8 1500 30.5 34.2 37.8 49.9 1 1 150 Check Order TPSMC39A 33.3 1500 28.2 37.1 41 53.9 1 1 150 Check Order TPSMC39CA 33.3 1500 28.2 37.1 41 53.9 1 1 150 Check Order TPSMC43A 36.8 1500 25.6 40.9 45.2 59.3 1 1 150 Check Order TPSMC43CA 36.8 1500 25.6 40.9 45.2 59.3 1 1 150 Check Order TPSMC47A 40.2 1500 23.5 44.7 49.4 64.8 1 1 150 Check Order TPSMC47CA 40.2 1500 23.5 44.7 49.4 64.8 1 1 150 Check Order TPSMC51A 43.6 1500 21.7 48.5 53.6 70.1 1 1 150 Check Order TPSMC51CA 43.6 1500 21.7 48.5 53.6 70.1 1 1 150 Check Order TPSMC56A 47.8 1500 19.7 53.2 58.8 77 1 1 150 Check Order TPSMC56CA 47.8 1500 19.7 53.2 58.8 77 1 1 150 Check Order TPSMC62A 53 1500 17.9 58.9 65.1 85 1 1 150 Check Order TPSMC62CA 53 1500 17.9 58.9 65.1 85 1 1 150 Check Order TPSMC68A 58.1 1500 16.5 64.6 71.4 92 1 1 150 Check Order TPSMC68CA 58.1 1500 16.5 64.6 71.4 92 1 1 150 Check Order TPSMC75A 64.1 1500 14.8 71.3 78.8 103 1 1 150 Check Order TPSMC75CA 64.1 1500 14.8 71.3 78.8 103 1 1 150 Check Order TPSMC82A 70.1 1500 13.5 77.9 86.1 113 1 1 150 Check Order TPSMC82CA 70.1 1500 13.5 77.9 86.1 113 1 1 150 Check Order TPSMC91A 77.8 1500 12.2 86.5 95.5 125 1 1 150 Check Order TPSMC91CA 77.8 1500 12.2 86.5 95.5 125 1 1 150 Check Order
