Surface Mount – 400W
VR (SVO): 10, 11, 12, 13, 14, 15, 16, 17, 18, 20
Watts (W): 400, 370
IPP 10x1000μs (A): 23.5, 22, 20.1, 18.6, 17.2, 16.4, 15.4, 14.5, 13.7, 12.3

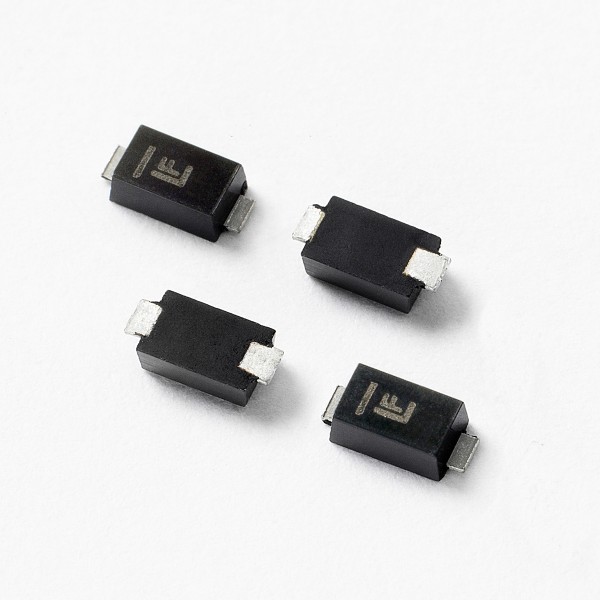

TPS MF4 L 시리즈 SOD-123FL 소형 및 플랫 리드로 우 프로파일 플라스틱패키지는 번개 및 기타 일시적인 전압 이벤트로
인한 과도전압으로부터 민감한 전자장비를 보호하도록 특별히 설계되었으며 높은 신뢰성 및 자동차 애플리케이션에 특히 적합합니다
Features 풍모
Hi reliability application and automotive grade AEC Q101 qualified
안녕 신뢰성 애플리케이션 및 자동차 등급 AEC Q101 인증
400W peak pulse power capability at 10/1000μs waveform, repetition rate (duty cycle): 0.01% 10 / 1000μs
파형에서 400W 피크 펄스 전력 성능, 반복률 (듀티사이클) : 0.01 %
Compatible with industrial standard package
SOD- 123 FL 산업표준 패키지 SOD-123FL과호환
Low inductance, excellent clamping capability
낮은 인덕턴스, 우수한 고정 능력
For surface mounted applications to optimize board space
보드 공간을 최적화하기 위해 표면 실장 애플리케이션용
Typical failure mode is short from over-specified voltage or current
과도하게 규정된 전압 또는 전류로 인해 일반적인 고장모드가 짧음
Whisker test is conducted based on JEDEC JESD201A per its table 4a and 4c
수염 테스트는 JEDEC JESD201A에따라테이블 4a 및 4c에 따라 수행됩니다
IEC-61000-4-2 ESD 30kV(Air), 30kV (Contact)
IEC-61000-4-2 ESD 30kV (공기), 30kV (접점)
ESD protection of data lines in accordance with IEC 61000-4-2
IEC 61000-4-2에 따른 데이터라인의 ESD 보호
EFT protection of data lines in accordance with IEC 61000-4-4
IEC 61000-4-4에 따른 데이터라인의 EFT 보호
Fast response time: typically less than 1.0ns from 0 Volts to VBR min
빠른 응답시간 : 일반적으로 0볼트에서 VBR까지 1.0ns 미만
High temperature soldering: 260 °C/40 seconds at terminals
고온 납땜 : 단자에서 260° C / 40초
Glass passivated junction
유리 부동태화 접합부
Built-in strain relief
스트레인 릴리프내장
Plastic package is flammability rated V-0 per Underwriters Laboratories
Underwriters Laboratories에 따라 플라스틱패키지의 난연성 등급은 V-0입니다.
Meet MSL level 1, per J-STD-020, LF maximum peak of 260°C
J-STD-020에 따라 MSL 레벨 1, 260° C의 LF 최대피크 충족
Matte tin lead–free plated
무연 주석 도금 무연
Halogen-free and RoHS compliant
할로겐 자유 및 RoHS 준수
Pb-free E3 means 2nd level interconnect is Pb-free and the terminal finish material
is tin(Sn) (IPC/JEDEC J-STD-609A.01)
Pb-Free E3는 2 차 레벨 상호연결이 Pb-free이고 단자 마감 재료가 주석 (Sn) (IPC / JEDEC J-STD-609A.01)
Applications 응용 분야
TPS MF4 L devices are ideal for the protection of portable devices/hard drives, notebooks, V CC buses,
POS terminal, SDSS, power supplies, monitors, and vulnerable circuit used in other consumer applications.
TPS MF4 L 장치는 휴대용 장치 / 하드디스크 드라이브, 노트북, V CC 버스, POS 터미널, SSD, 전원공급장치,
모니터 및 다른 소비자애플리케이션에 사용되는 취약한 회로의 보호에 이상적 입니다.
