AQ3118 Series > TVS Diodes
메인으로

AQ3118 Series 요약정보 및 구매

위시리스트0
추천하기
판매가격 온라인 견적문의 | 실시간 견적문의 하기
제조사 Littelfuse
브랜드 Littelfuse
모델 AQ3118 Series
배송비결제 주문시 결제

궁금한 점은 언제든 문의주시면 친절히 상담해 드리겠습니다.
전화문의 : 031-267-4793
이메일 : pa@paparts.co.kr










  • 상품 정보

    상품 상세설명

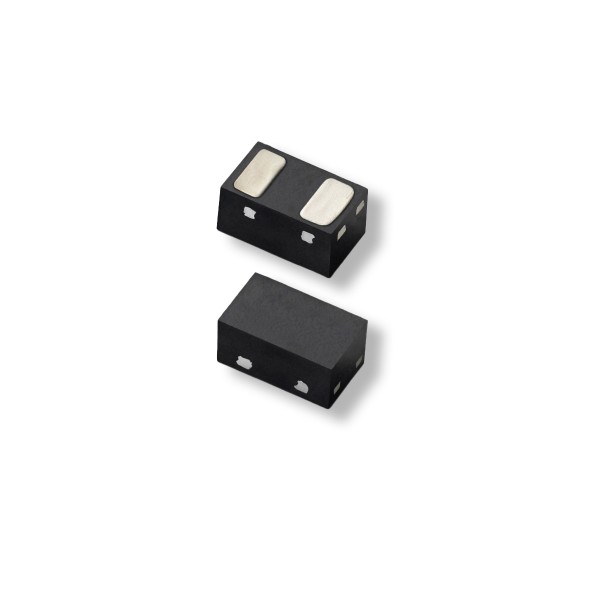

    The AQ3118 includes back-to-back TVS diodes fabricated in a proprietary silicon avalanche technology to provide protection for electronic equipment that may experience destructive electrostatic discharges (ESD). These robust diodes can safely absorb repetitive ESD strikes up to the maximum level specified in the IEC 61000-4-2 international standard without performance degradation. The back-to-back configuration provides symmetrical ESD protection for data lines when AC signals are present.







    Features & Benefits:


    • ESD protection of ±10kV contact discharge, ±15kV air discharge, (IEC61000-4-2)
    • EFT protection, IEC61000-4-4, 40A (tp=5/50ns)
    • Lightning Protection, IEC61000-4-5 2nd edition, 2A (tp=8/20μs)
    • Low capacitance of 0.3pF@ VR=0V
    • Low leakage current of 50nA (max) at 18V
    • Space efficient 0402 footprint
    • AEC-Q101 qialified
    • Halogen free, Lead free and RoHS compliant
    • PPAP capable




    Applications:



    • Tablets
    • Ultrabook
    • eReader
    • Smart Phones
    • Digital Cameras
    • MP3/ PMP
    • Set Top Boxes
    • Portable Medical
    • NFC and FeliCa
    • Automotive applications

    　





    Catalog #Standoff
    Voltage
    (V)    		ILeak
    (μA)    		ESD Contact
    (kV)    		ESD Air
    (kV)    		Lightning
    Immunity
    (8x20μs)
    (A)    		Clamp
    Voltage    		CI/OTYP
    (pF)    		SizeChannelsMountingStockSamples
    sort_asc.selected.pngsort_asc.pngsort_asc.pngsort_asc.pngsort_asc.pngsort_asc.pngsort_asc.pngsort_asc.pngsort_asc.pngsort_asc.pngsort_asc.png
    AQ3118-01ETG18.00.001±10±152.031.0V@1A/34.0V@2A0.3SOD8821Surface MountCheckOrder
