Standoff
Voltage
(V): 2.8
ILeak
(μA): 1
ESD Contact
(kV): 30

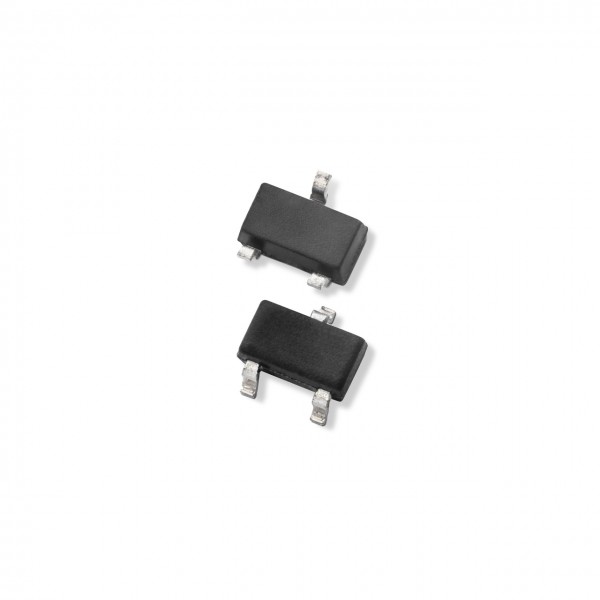

SLVU2.8 번개 보호 TVS 다이오드 어레이
The SLVU2.8 was designed to protect low voltage, CMOS devices from ESD and lightning induced transients.
SLVU2.8은 저전압, CMOS 디바이스를 ESD 및 번개로 인한 과도 전류로부터 보호하도록 설계되었습니다.
There is a compensating diode in parallel with the low voltage TVS to protect one unidirectional line
or a high speed data pair when two devices are paired together.
저전압 TVS와 병렬로 보상 다이오드가있어 두 장치가 함께 페어링되면 단방향 회선 또는 고속 데이터 쌍을 보호합니다.
These robust structures can safely absorb repetitive ESD strikes at ±30kV (contact discharge) per the IEC61000-4-2 standard
and each structure can safely dissipate up to 24A (IEC61000-4-5, tP=8/20μs) with very low clamping voltages.
이 견고한 구조는 IEC61000-4-2 표준에 따라 ± 30kV (접촉 방전)에서 반복적 인 ESD 스트라이크를 안전하게 흡수 할 수 있으며 각 구조는 매우 낮은 클램핑으로 24A (IEC61000-4-5, tP = 8 / 20μs)까지 안전하게 방열 할 수 있습니다 전압.
Features 풍모:
ESD, IEC61000-4-2, 30kV contact, ±30kV air
EFT, IEC61000-4-4, 40A (5/50ns)
Lightning, IEC61000-4-5, 24A (8/20μs)
Low capacitance of 3.8pF per line (Pin 2 to 1)
라인 당 3.8pF의 낮은 커패시턴스 (핀 2 대 1)
Low leakage current of 1μA (MAX) at 2.8V
2.8V에서 1μA (MAX)의 낮은 누설 전류
Small SOT23-3 package saves board space
소형 SOT23-3 패키지로 보드 공간 절약
Applications 응용 분야 :
10/100/1000 Ethernet
WAN/LAN Equipment
Switching Systems 스위칭 시스템
Desktops, Servers, and Notebooks 데스크탑, 서버 및 노트북
Analog Inputs 아날로그 입력
Base Stations 기지국
